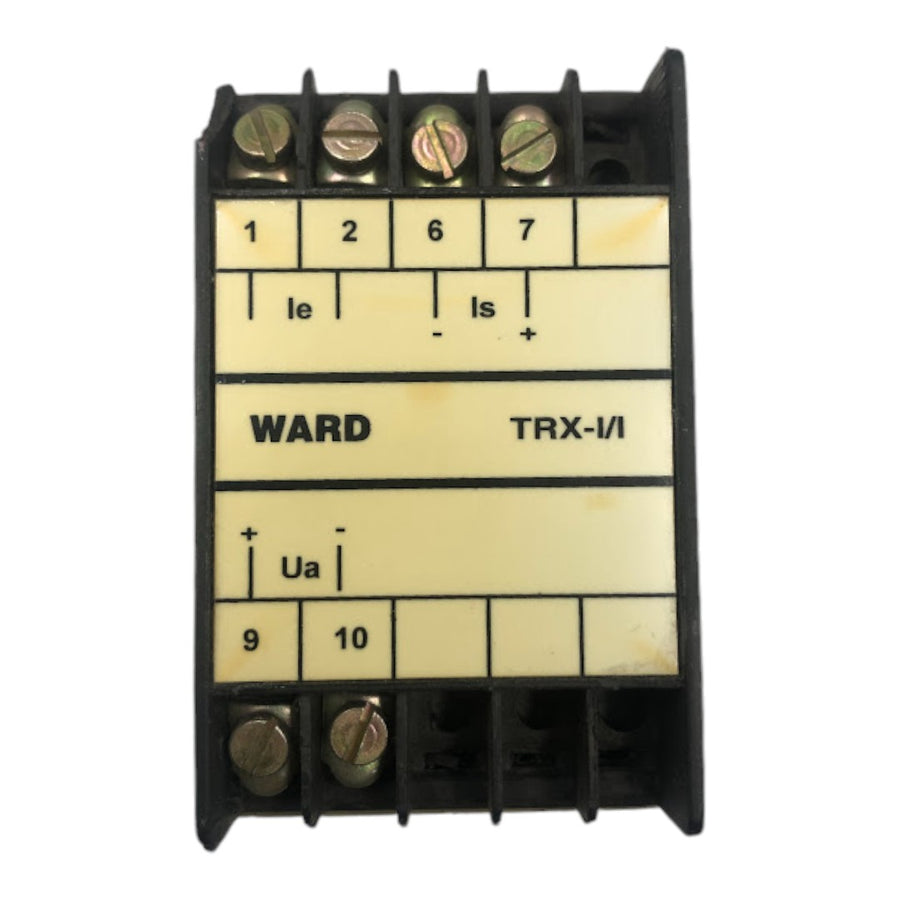

Transdutor de Corrente WARD TRX-I/I 1000-5A 5A 4-20mA

Transdutor de Corrente WARD TRX-I/I 1000-5A 5A 4-20mA

Produto novo fora da caixa do fabricante

Marca:  WARD

Modelo: TRX-I/I

Um transdutor de corrente é um dispositivo eletrônico usado para medir a corrente elétrica em um circuito e convertê-la em um sinal de saída proporcional que pode ser facilmente interpretado ou processado por outros equipamentos, como controladores, computadores ou sistemas de automação.

Princípio de Funcionamento

Os transdutores de corrente podem operar com base em diferentes princípios, dependendo da tecnologia utilizada. Alguns dos mais comuns incluem:

Baseados em Transformadores de Corrente (CT):

Usam o princípio da indução magnética para medir correntes alternadas.

A corrente no condutor primário gera um campo magnético que é capturado por um enrolamento secundário, criando uma corrente proporcional.

Efeito Hall:

Mede correntes contínuas e alternadas detectando o campo magnético ao redor do condutor.

Um sensor de efeito Hall é usado para converter o campo magnético em um sinal elétrico proporcional.

Shunts Resistivos:

Para medir corrente contínua, um resistor de baixa resistência (shunt) é conectado em série no circuito.

A queda de tensão no shunt, que é proporcional à corrente, é medida e convertida em um sinal de saída.

Ópticos:

Utilizam princípios ópticos (como polarização de luz) para medir correntes em aplicações de alta tensão ou alta frequência.

Aplicações Comuns

Monitoramento de Consumo de Energia:

Em sistemas elétricos para medir e gerenciar o consumo de energia.

Proteção de Sistemas Elétricos:

Detectam sobrecorrentes ou falhas no sistema e enviam sinais para desligar equipamentos ou acionar alarmes.

Automação Industrial:

Integram-se a CLPs (Controladores Lógicos Programáveis) para controlar motores, equipamentos e processos industriais.

Sistemas de Energia Renovável:

Usados para monitorar a geração de energia em sistemas solares e eólicos.

Sistemas Ferroviários e Veículos Elétricos:

Medem a corrente para gerenciar o consumo de energia e proteger os sistemas de tração.

Princípio de Funcionamento

A corrente de entrada em CA, por meio de um transformador auxiliar, é convertida numa tensão proporcional e adequada ao sistema eletrônico. Esta tensão é retificada, filtrada e transformada numa corrente ou tensão contínua de saída, independentemente da carga. O transformador é projetado especialmente para redes onde os níveis de curto-circuito sejam elevados. Possui isolação galvânica entre os sinais de entrada, saída e fonte auxiliar.

Descrição do Produto: Transdutor de Corrente Monofásico TRX-I/I

O Transdutor de Corrente Monofásico TRX-I/I é um dispositivo confiável e preciso, projetado para monitorar e converter sinais de corrente elétrica em sinais padrão de controle. Ideal para sistemas industriais, ele transforma uma entrada de corrente alternada em um sinal de corrente contínua 4-20mA, utilizado em sistemas de automação e monitoramento.

Especificações Técnicas:

Modelo: TRX-I/I

Faixa de Corrente Primária: 1000-5A (transformador de corrente - TC integrado)

Corrente Nominal Secundária: 5A (frequência de 60Hz)

Sinal de Saída: 4-20mA (padrão industrial para sistemas de controle)

Exatidão: 0,5% (garante alta precisão na medição e conversão)

Tensão de Alimentação: 125VCC

Tipo de Sistema: Monofásico

Material da Construção: Estrutura robusta e resistente a vibrações e interferências eletromagnéticas.

Principais Características:

Alta Precisão: Exatidão de 0,5%, proporcionando leituras confiáveis para sistemas críticos.

Saída Padrão de 4-20mA: Compatível com a maioria dos dispositivos de automação, como CLPs e sistemas SCADA.

Resistência e Durabilidade: Construção robusta para operar em ambientes industriais desafiadores.

Frequência Nominal: 60Hz, adaptado para sistemas de potência padrão.

Alimentação em 125VCC: Ideal para sistemas de controle que utilizam tensão contínua.

Data: 29/11/2024

Peso: 0,378g

Medidas: 10x15x24

Localizador: A5P2A
