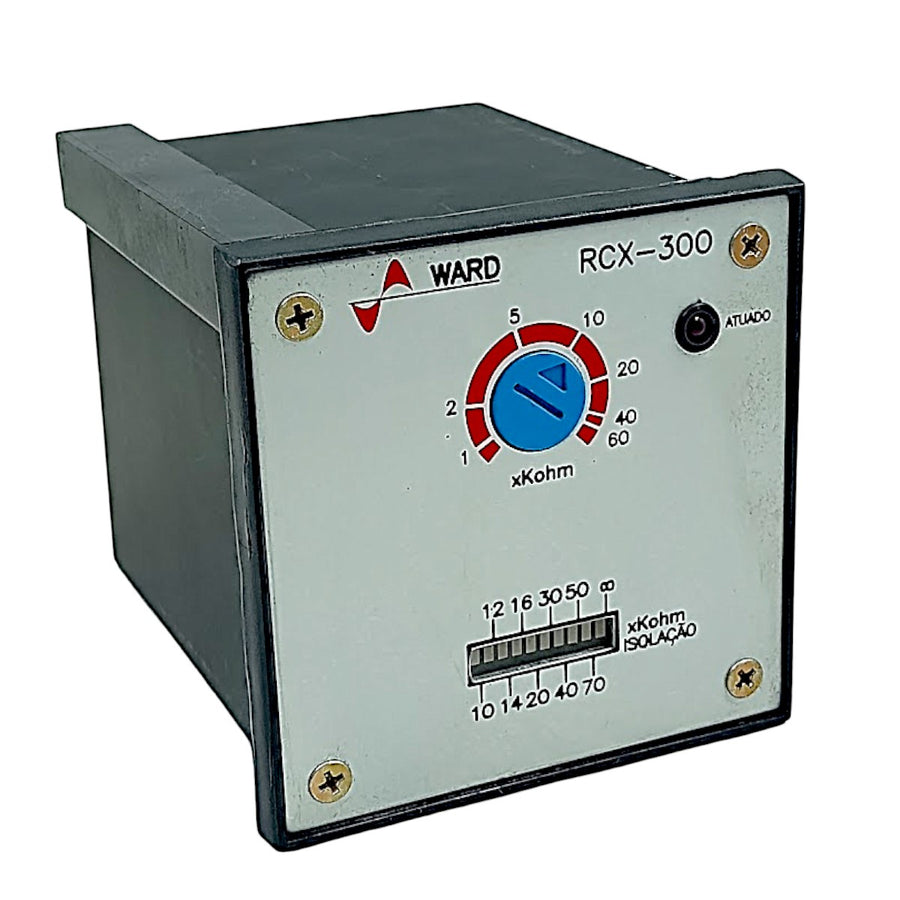

Relé Monitor de Isolação Ward RCX-300 120.100

Relé Monitor de Isolação Ward RCX-300 120.100

Produto USADO fora da caixa do fabricante

Marca: Ward

Modelo: RCX-300 120.100

Um relé monitor de isolamento para redes, também conhecido como relé de monitoramento de isolamento, é um dispositivo utilizado em sistemas elétricos para detectar e monitorar a integridade do isolamento entre condutores elétricos, como fios ou cabos, em uma rede.

A função principal de um relé monitor de isolamento é garantir que não haja curtos-circuitos ou falhas de isolamento que possam comprometer a segurança do sistema elétrico. Quando o isolamento entre os condutores é danificado, pode haver risco de choque elétrico, incêndio ou mau funcionamento dos equipamentos elétricos.

O relé tipo RCX-300 é indicado para supervisionar redes de corrente contínua isoladas contra contatos à terra.

Princípio de Funcionamento

O sistema de medição adotado é o desequilíbrio de uma ponte de resistência na qual dois braços são as resistências de acoplamento ligadas às duas linhas do sistema (+ e -) e outras duas são as resistências de isolação de cada linha à terra.

Qualquer desequilíbrio na resistência de isolação provoca uma circulação de corrente entre a terra e o ponto comum das duas resistências de acoplamento .O sinal de corrente é convertido numa tensão e comparada com uma tensão de referência ajustada externamente e proporcional a tensão da rede, conforme a sensibilidade escolhida (a sensibilidade é o valor da resistência de isolação de uma linha que provoca a atuação do relé, considerando a outra linha infinita). Se o valor medido estiver abaixo do nível de saída ajustado, os contatos do relé de saída irão comutar permanecendo nesta condição até o sistema voltar à condição normal (extinção de defeito).

Tensão Nominal(Un): 125vcc

Contatos de saída: 02 NAF

Capacidades de Contatos: 10A ( 250v-60Hz)

Data: 04/04/2024

Peso: 0,900

Medidas: 10x15x24

Localizador: A12P2C
