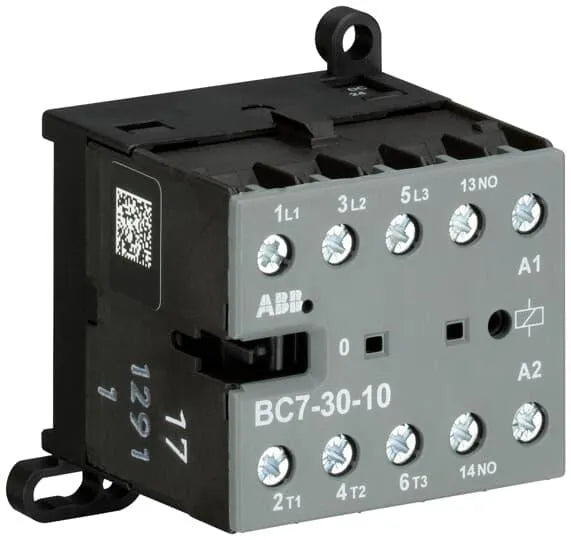

Mini Contator ABB BC7-30-10-04 GJL1313001R0104 110-125v
Em caso de revenda, entre em contato antecipadamente para consultar valores referentes à Substituição tributária.
Verifique na descrição abaixo o estado do item anunciado. Por lá é indicado se o item é novo, usado e todas as outras informações que o comprador precisa saber antes de realizar a compra.
Mini Contator ABB BC7-30-10-04 GJL1313001R0104 110-125v
Produto Novo fora da caixa do fabricante
Marca: ABB
Modelo : BC7-30-10-04 GJL1313001R0104
BC7-30-10-04 Mini contator 110-125VDC
Longa descrição:O minicontator BC7-30-10 é um contator compacto de 3 pólos com 1 contato auxiliar e terminais de parafuso. Eles são ideais para aplicações em que a confiabilidade é essencial e o espaço é valioso. Os mini contatores são utilizados em edifícios residenciais, edifícios comerciais e aplicações industriais para o controle de cargas monofásicas ou trifásicas de até 5,5 kW (AC-3) e 20 A / 690 V (AC-1) ou comutação de sinais de controle. Outras características são a bobina silenciosa e sem ruídos, uma indicação de posição do interruptor e a possibilidade integrada de montagem em trilho ou parede.
Técnico
Número de postes:3
Tipo de mini contator:Mini contator
Tensão operacional nominal:Circuito Auxiliar 690 V AC
Circuito Auxiliar 250 V DC
Circuito Principal 690 V AC
Circuito Principal 220 V DC
Frequência Nominal (f):Circuito de controle DC
Circuito principal 60 Hz
Circuito principal 50 Hz
Circuito principal DC
Tensão nominal de resistência ao impulso (U imp ):Circuito Auxiliar 6 kV
Circuito Principal 6 kV
Tensão Nominal de Isolamento (U i ):690 V
ac. para UL/CSA 600 V
Número de Contatos Principais NC:0
Número de Contatos Principais NÃO:3
Corrente Operacional Nominal AC-1 (I e ):(220 / 240 V) 40 ° C 20 A
(220 / 240 V) 55 ° C 16 A
(380 / 440 V) 40 ° C 20 A
(380 / 440 V) 55 ° C 16 A
(690 V) 40 ° C 6 A
(690 V) 55 ° C 6 A
Potência Operacional Nominal AC-3 (P e ):(230 V) Trifásico 3 kW
(400 V) Trifásico 5,5 kW
(500 V) Trifásico 5,5 kW
(690 V) Trifásico, NO 3 kW
Corrente de baixa tensão nominal de curta duração (I cw ):a 40 °C Temperatura Ambiente, em Ar Livre, a partir de um Estado Frio 10 s 96 A
Número de Contatos Auxiliares NC:0
Número de Contatos Auxiliares NÃO:1
Corrente Operacional Nominal AC-15 (I e ):(24 V) 4 A
(120 V) 4 A
(500 V) 2 A
(220 / 240 V) 4 A
(380 / 400 V) 3 A
Corrente Operacional Nominal DC-13 (I e ):(24 V) 2,5 A
(110 V) 0,7 A
(220 / 240 V) 0,4 A
Corrente Térmica de Ar Livre Convencional (I th ):Circuito Principal 20 A
Tensão nominal do circuito de controle (U c ):110 ... 125 V CC
Limites de operação da bobina:(de acordo com IEC 60947-4-1) para alimentação CC 0,85 ... 1,1 x Uc (em θ ≤ 55 °C)
Grau de proteção:Terminais do Circuito Auxiliar IP20 Terminais
do Circuito de Controle IP20 Terminais do Circuito
Principal IP20
Durabilidade Mecânica:10000000 ciclos
Capacidade mínima de comutação:Circuito Auxiliar 17 V
Circuito Auxiliar 5 mA
Frequência máxima de comutação elétrica:(AC-1) 300 ciclos por hora
(AC-15) 600 ciclos por hora
(AC-3) 600 ciclos por hora
(DC-1) 600 ciclos por hora
(DC-13) 600 ciclos por hora
(DC-3) 600 ciclos por hora
Capacidade de conexão do circuito principal:Flexível com virola 1/2x 1 ... 2,5 mm²
Flexível com virola isolada 1/2x 1 ... 2,5 mm²
Flexível 1/2x 1 ... 2,5 mm²
Rígido 1/2x 1 ... 4 mm²
Circuito Auxiliar de Capacidade de Conexão:Flexível com virola 1/2x 1 ... 2,5 mm²
Flexível com virola isolada 1/2x 1 ... 2,5 mm²
Flexível 1/2x 1 ... 2,5 mm²
Rígido 1/2x 1 ... 4 mm²
Circuito de controle de capacidade de conexão:Flexível com virola 1/2x 1 ... 2,5 mm²
Flexível com virola isolada 1/2x 1 ... 2,5 mm²
Flexível 1/2x 1 ... 2,5 mm²
Rígido 1/2x 1 ... 4 mm²
Comprimento de decapagem do fio:Circuito Auxiliar 9 mm
Circuito Principal 9 mm
Torque de aperto:Circuito Auxiliar 0,8 ... 1,1 N·m
Circuito de Controle 0,8 ... 1,1 N·m
Circuito Principal 0,8 ... 1,1 N·m
Montagem em trilho DIN:TH35-15 (trilho de montagem de 35 x 15 mm) de acordo com conforme IEC 60715
TH35-7,5 (trilho de montagem de 35 x 7,5 mm) de acordo com para IEC 60715
Perda de energia:em Condições de Operação Nominais por Pólo 2 W
em Condições de Operação Nominais AC-1 por Pólo 1,4 W
Padrões:IEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-4-1
Técnico UL/CSA
Tensão Máxima de Operação UL/CSA:Circuito Principal 600 V AC
Amps de carga total Uso do motor:(115 V CA) Monofásico 13,8 A
(200 V CA) Trifásico 7,8 A
(220 ... 240 V CA) Trifásico 9,6 A
(230 V CA) Monofásico 10 A
(440 ... 480 V CA) Três Fase 7,6 A
(550 ... 600 V CA) Trifásico 6,1 A
Classificação de potência UL/CSA:(115 V CA) Monofásico 0,75 Hp
(200 V CA) Trifásico 2 Hp
(220 ... 240 V CA) Trifásico 3 Hp
(230 V CA) Monofásico 1,5 Hp
(440 ... 480 V CA) Três Fase 5 HP
(550 ... 600 V AC) Trifásico 5 HP
Classificação de uso geral UL/CSA:(600 V CA) 16 A
Classificação de contato UL/CSA:A600
Capacidade de conexão do circuito principal UL/CSA:Encalhado 1/2x 22-10 AWG
Circuito Auxiliar de Capacidade de Conexão UL/CSA:Encalhado 1/2x 22-10 AWG
Torque de Aperto UL/CSA:Circuito Auxiliar 7 pol·lb Circuito de
Controle 7 pol·lb
Circuito Principal 7 pol·lb
Data 20/07/2022
Peso: 0,180
Medidas 4x4x5
Localizador: GP04CL108P1
