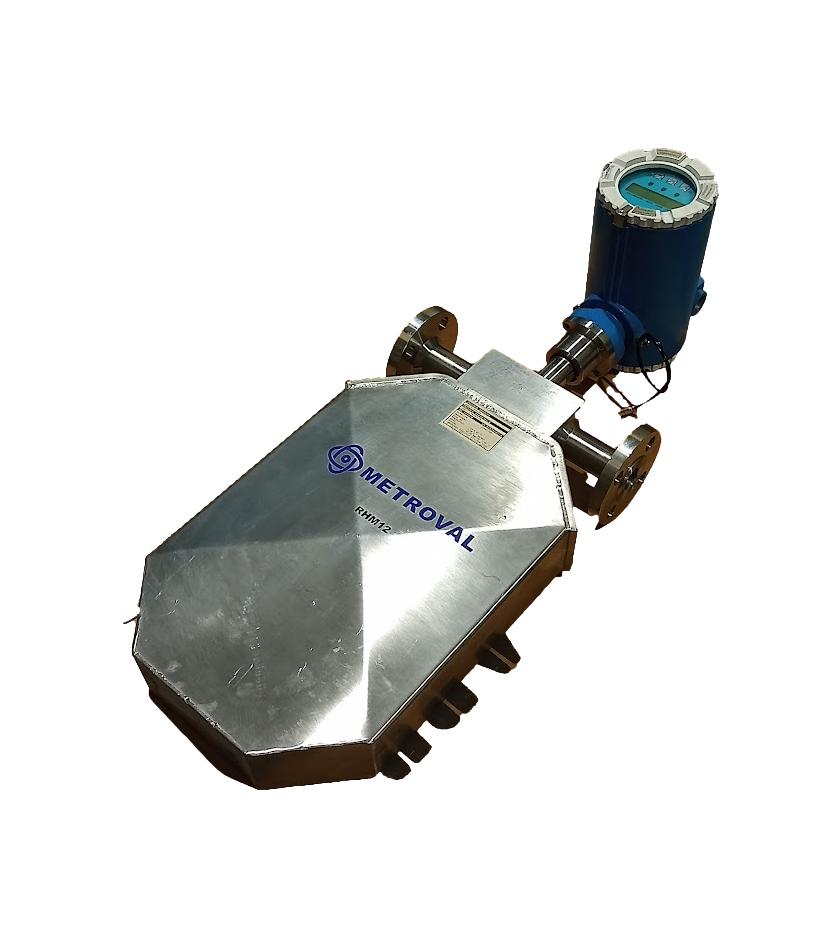

Medidor Mássico Coriolis Metroval RHM12-3FS1PN

Medidor Mássico Coriolis Metroval RHM12-3FS1PN

Produto Novo fora da caixa do fabricante

Marca:   Metroval

Modelo : RHM12-3FS1PN CMM01-124DACDCB



Unidade Sensora: RHM12-3FS1PN



Unidade Eletrônica: CMM01-124DACDCB





Principais Aplicações



Os Medidores Mássicos Coriolis de fabricação Metroval utilizam-se deste

princípio físico para medir diretamente em massa a vazão de líquidos ou

gases sem a necessidade de compensação de pressão, viscosidade ou

densidade.

Atendem a especificação dos mais variados processos, na medição de

líquidos e gases nas indústrias petroquímicas, químicas, petrolíferas,

farmacêuticas, alimentícias, indústrias de tintas e vernizes e outros

segmentos industriais.





Princípio de Funcionamento



O Sensor Metroval consiste basicamente de 2 loops ou par de tubos, convenientemente curvados

montados em paralelo e conectados à linha percorrida pelo fluido a ser medido através de um bloco de

conexão. Na entrada do bloco de conexão, o fluxo principal é separado em dois fluxos parciais paralelos

que se deslocam uniformemente através do par de tubos, que se juntam novamente na saída.



O efeito Coriolis se manifesta toda vez que um corpo se movimenta sobre um sistema em movimento.

Na figura abaixo o corpo em movimento está representado por uma gota do fluido e o sistema pelo par

de tubos. O estudo da variação da velocidade radial- Vrad é efetuada projetando-se a velocidade V de

uma partícula sobre um disco imaginário, solidário ao Loop, perpendicular ao eixo de rotação (barra de

torção).



Construções especiais

RHM para aplicação em indústria alimentícia (somente sob consulta)

- Configuração dos tubos: paralelo;

- Sensor com conexões sanitárias (Tri-Clamp, SMS, etc);

- Partes molhadas com rugosidade sob consulta;

RHM para produtos que requerem traço de aquecimento

- Sensor com traço de aquecimento no bloco e na caixa de proteção;

- Permite a medição de fluidos com temperatura controlada;





Conversores compatíveis

O transmissor eletrônico MTM-01 pode ser utilizado em conjunto com

medidores mássicos Metroval com instalação remota ou integral.





Detalhes Técnicos:



Faixa de medição normal

Tubos paralelos (kg/min) : 2-100

Tubos em série (kg/min): 1-50



Vazão nominal

Tubos paralelos (kg/min): 75



Pressão máxima admissível

Para temperaturas até 38°C (bar): 150(180)



Conexões ao processo

Roscadas: R 3/4’’

Flangeadas: DN25 / 1’’



Temperatura: -20 a 80°c



Vazão: 1,98 a 7 kg/min



Pressão: 18,94 kgf/cm² @ 45°c



Data 04/07/2023

Peso: 17,000

Medidas : 74x28x20

Localizador: A5P2A
