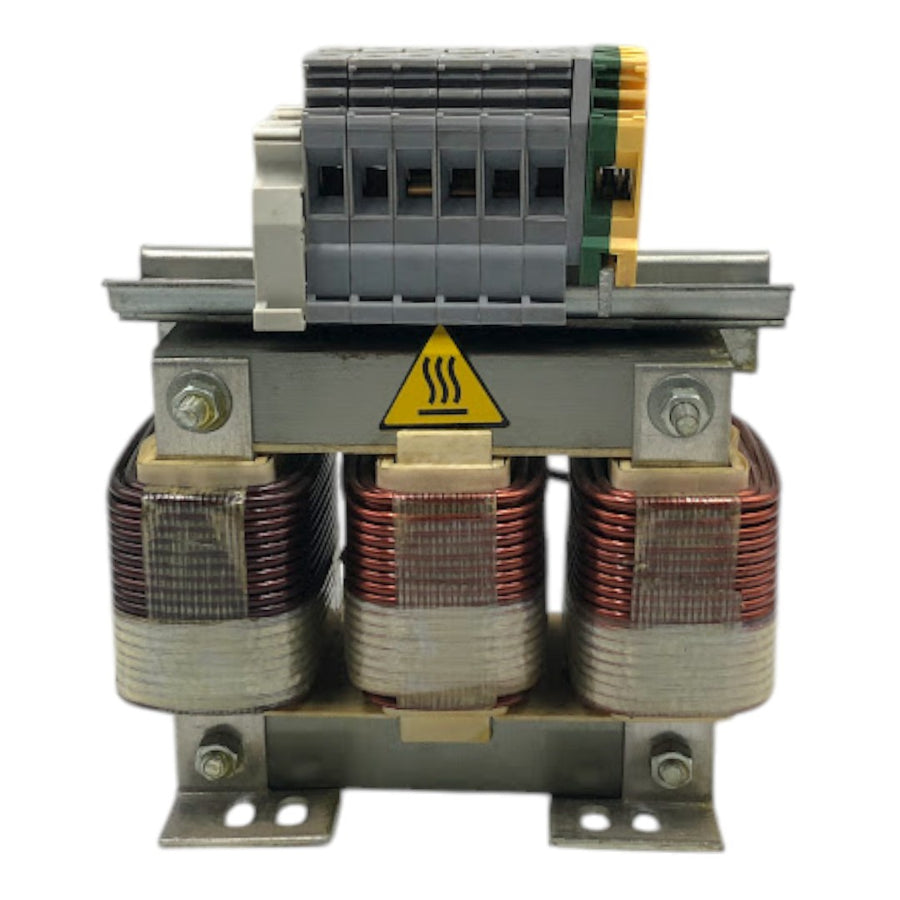

Indutância de Saída Schneider VW3A5105 2.2-15kW 690v

Indutância de Saída Schneider VW3A5105 2.2-15kW 690v

Produto usado fora da caixa do fabricante

Marca: Schneider

Modelo:  VW3A5105



A indutância de saída é um componente eletrônico presente em circuitos amplificadores, especialmente em amplificadores de potência de áudio e em fontes de alimentação. Ela é um tipo de indutor projetado para ser conectado na saída do circuito, geralmente entre o amplificador e a carga (como um alto-falante ou uma rede de distribuição de energia), com o objetivo de filtrar e proteger o circuito de interferências de alta frequência.



Filtragem de Alta Frequência:



A indutância de saída atua como um filtro de alta frequência, bloqueando sinais de alta frequência indesejados (como ruídos ou distúrbios) que podem afetar a qualidade do sinal ou a eficiência do sistema.

Isso é especialmente importante em amplificadores de áudio, onde a pureza do som é fundamental, ou em fontes de alimentação, onde ruídos podem interferir com a operação dos dispositivos conectados.

Impedância de Saída:



A indutância de saída também ajuda a adaptar a impedância do amplificador com a da carga. Em sistemas de áudio, ela facilita a transferência eficiente de energia entre o amplificador e o alto-falante, maximizando o desempenho do sistema.

Proteção Contra Sobrecarga:



Em alguns circuitos, a indutância de saída ajuda a proteger o amplificador ou outros componentes do circuito contra picos de corrente ou sobretensões, suavizando o impacto de eventuais sobrecargas.



Conclusão:

A indutância de saída é um componente essencial em muitos sistemas eletrônicos, especialmente amplificadores de áudio e fontes de alimentação. Ela garante a filtragem de sinais indesejados, melhora a transferência de energia e protege os circuitos contra picos de corrente. Seu papel na qualidade do sinal e na eficiência dos sistemas torna-a fundamental para aplicações de áudio e energia.



Indutância para inversores de frequência Altivar Machine e Altivar Process - 2.2 até 15 kW em 690 VCA





O VW3A4553 é um filtro de linha (line choke) para inversores de frequência da linha Altivar Machine 12/320/340 e Altivar Process 600/900. Sua corrente nominal é igual a 17A. Proporciona melhor proteção contra sobretensões na alimentação da linha e contribui para reduzir a distorção harmônica da corrente produzida pelo inversor. Seu grau de proteção é IP00. Tem um valor de indutância de 2mH. Pesa 3,5kg e suas dimensões são 130mm de largura, 155mm de altura e 90mm de profundidade. A sua utilização é particularmente recomendada em caso de ligação próxima de vários conversores em paralelo, alimentação de linha com perturbações significativas de outros equipamentos (interferências, sobretensões), alimentação de linha com desequilíbrio de tensão entre fases.



Principal

Linha de produto

Altivar

Tipo de produto ou componente

Obstrução do motor/da linha

compatibilidade do produto

Variador de velocidade ATV340 motor: 4 kW 380..0,480 V - obstrução de linha - 1 por unidade

ATV31CU22M2 - obstrução do motor - 1 por unidade

ATV31CU55N4 - obstrução de linha - 1 por unidade

ATV31CU55N4 - obstrução do motor - 1 por unidade

ATV31CU75N4 - obstrução de linha - 1 por unidade

ATV61HD11Y - obstrução de linha - 1 por unidade

ATV61HD15Y - obstrução de linha - 1 por unidade

ATV61HU30M3 - obstrução de linha - 1 por unidade

ATV61HU55N4 - obstrução de linha - 1 por unidade

ATV61HU75N4 - obstrução de linha - 1 por unidade

ATV61WU55N4 - obstrução de linha - 1 por unidade

ATV61WU55N4C - obstrução de linha - 1 por unidade

ATV61WU75N4 - obstrução de linha - 1 por unidade

ATV61WU75N4C - obstrução de linha - 1 por unidade

ATV71HD11Y - obstrução de linha - 1 por unidade

ATV71HD15Y - obstrução de linha - 1 por unidade

ATV71HU30M3 - obstrução de linha - 1 por unidade

ATV71HU55N4 - obstrução de linha - 1 por unidade

ATV71HU75N4 - obstrução de linha - 1 por unidade

ATV71PU55N4Z - obstrução de linha - 1 por unidade

ATV71PU75N4Z - obstrução de linha - 1 por unidade

ATV71WU55N4 - obstrução de linha - 1 por unidade

ATV71WU75N4 - obstrução de linha - 1 por unidade

LXM05D42M3X - obstrução de linha - 1 por unidade

ATV12HU22M2 - obstrução do motor - 1 por unidade

ATV12HU22M3 - obstrução do motor - 1 por unidade

ATV312HD11S6 - obstrução de linha - 1 por unidade

ATV312HU22M3 - obstrução de linha - 1 por unidade

ATV312HU30M3 - obstrução de linha - 1 por unidade

ATV312HU55N4 - obstrução de linha - 1 por unidade

ATV312HU75N4 - obstrução de linha - 1 por unidade

ATV312HU75S6 - obstrução de linha - 1 por unidade

ATV71HU75S6X - obstrução de linha - 1 por unidade

ATV312HU22M3 - obstrução do motor - 1 por unidade

ATV312HU30M3 - obstrução do motor - 1 por unidade

ATV312HU55N4 - obstrução do motor - 1 por unidade

ATV312HU75S6 - obstrução do motor - 1 por unidade

ATV312HU22M2 - obstrução do motor - 1 por unidade

ATV12HU30M3 - obstrução do motor - 1 por unidade

ATV12PU22M3 - obstrução do motor - 1 por unidade

ATV12PU30M3 - obstrução do motor - 1 por unidade

ATV61HU75S6X - obstrução de linha - 1 por unidade

ATV32HU55N4 - obstrução de linha - 1 por unidade

ATV32HU75N4 - obstrução de linha - 1 por unidade

ATV32HU22M2 - obstrução do motor - 1 por unidade

ATV32HU55N4 - obstrução do motor - 1 por unidade

LXM32.D12N4 - obstrução de linha - 1 por unidade

LXM32.U60N4 - obstrução de linha - 1 por unidade

Variador de velocidade ATV310 motor: 4 kW - obstrução de linha - 1 por unidade

Variador de velocidade ATV310 motor: 5,5 kW - obstrução de linha - 1 por unidade

Variador de velocidade ATV310 motor: 5,5 kW - obstrução do motor - 1 por unidade

Variador de velocidade ATV340 motor: 5,5 kW 380..0,480 V - obstrução de linha - 1 por unidade

Variador de velocidade ATV340 motor: 7,5 kW 380..0,480 V - obstrução de linha - 1 por unidade

Variador de velocidade ATV320 motor: 5,5 kW 380..0,500 V - trifásico - obstrução de linha - 1 por unidade

Variador de velocidade ATV320 motor: 7,5 kW 380..0,500 V - trifásico - obstrução de linha - 1 por unidade

Variador de velocidade ATV320 motor: 2,2 kW 200..0,240 V - monofásico - obstrução do motor - 1 por unidade

Variador de velocidade ATV320 motor: 5,5 kW 380..0,500 V - trifásico - obstrução do motor - 1 por unidade

Variador de velocidade ATV320 motor: 2,2 kW 200..0,240 V - trifásico - obstrução de linha - 1 por unidade

Variador de velocidade ATV320 motor: 3 kW 200..0,240 V - trifásico - obstrução de linha - 1 por unidade

Variador de velocidade ATV320 motor: 2,2 kW 200..0,240 V - trifásico - obstrução do motor - 1 por unidade

Variador de velocidade ATV320 motor: 3 kW 200..0,240 V - trifásico - obstrução do motor - 1 por unidade

Variador de velocidade ATV320 motor: 5,5 kW 525...600 V - trifásico - obstrução de linha - 1 por unidade

Variador de velocidade ATV320 motor: 7,5 kW 525...600 V - trifásico - obstrução de linha - 1 por unidade

Variador de velocidade ATV320 motor: 7,5 kW 525...600 V - trifásico - obstrução do motor - 1 por unidade

Variador de velocidade ATV630 motor: 11 kW 500..0,690 V - trifásico - obstrução de linha - 1 por unidade

Variador de velocidade ATV630 motor: 15 kW 500..0,690 V - trifásico - obstrução de linha - 1 por unidade

Variador de velocidade ATV930 motor: 11 kW 500..0,690 V - trifásico - obstrução de linha - 1 por unidade

Variador de velocidade ATV930 motor: 15 kW 500..0,690 V - trifásico - obstrução de linha - 1 por unidade

Variador de velocidade ATV630 motor: 600 V - trifásico - obstrução de linha - 10 hp - 1 por unidade

Variador de velocidade ATV630 motor: 600 V - trifásico - obstrução de linha - 15 hp - 1 por unidade

Variador de velocidade ATV930 motor: 600 V - trifásico - obstrução de linha - 10 hp - 1 por unidade

Variador de velocidade ATV930 motor: 600 V - trifásico - obstrução de linha - 15 hp - 1 por unidade

Variador de velocidade ATV310L motor: 0,75 kW

Variador de velocidade ATV310L motor: 1,5 kW

Variador de velocidade ATV310L motor: 2,2 kW

Variador de velocidade ATV310L motor: 3,0 kW

Variador de velocidade ATV310L motor: 4,0 kW

Variador de velocidade ATV310L motor: 5,5 kW

number of phases

Trifásico

Compatibilidade da linha

Altivar 61

ATV900 Process Altivar

Lexium 05

Altivar 312 Solar

ATV600 Process Altivar

Altivar 32

Altivar 71

Lexium 62

Easy Altivar 310

Altivar 12

Altivar 31C

Lexium 52

Altivar 312

Lexium 32

Altivar Máquina ATV320

Altivar Máquina ATV340

Easy Altivar 310L

Aplicação do dispositivo

Redução de correntes harmonicas

Redução de sobretensões nos terminais do motor

valor da indução

2 mH

[In] Corrente nominal

17 A

perdas térmicas

75 W

conexão elétrica

Terminal 6 mm² / AWG 8, 0,8…1 N.m



Indutância para Inversores de Frequência 1.1kV AC CHOKE - Modelo VW3A4553

A Indutância AC CHOKE VW3A4553 é um componente essencial projetado para trabalhar em conjunto com inversores de frequência. Ela tem a função de melhorar a qualidade de energia no sistema, reduzir harmônicos, proteger o inversor e garantir o funcionamento eficiente e seguro de motores em ambientes industriais.



Especificações Técnicas

Modelo:



VW3A4553

Aplicação:



Projetada para inversores de frequência, reduzindo distorções e protegendo contra surtos de tensão.

Tensão Nominal:



1.1kV AC, suportando sistemas de alta tensão.

Tipo de Indutância:



Choke AC (filtro indutivo), aplicado no lado de entrada ou saída do inversor.

Corrente Nominal:



Compatível com sistemas de corrente alternada (específico para modelos de inversores Schneider Electric).

Frequência:



Ideal para sistemas de 50-60Hz, com ampla tolerância.

Material de Construção:



Núcleo de alta permeabilidade magnética e bobinas de fio de cobre com isolamento térmico.

Montagem:



Pode ser fixada dentro do painel elétrico próximo ao inversor.

Redução de Harmônicos:



Mitiga harmônicos da ordem THD, melhorando a qualidade da onda senoidal no circuito.





Data:04/12/2024

Peso: 3,466 kg

Medidas: 10x15x24

Localizador: A18P3C
