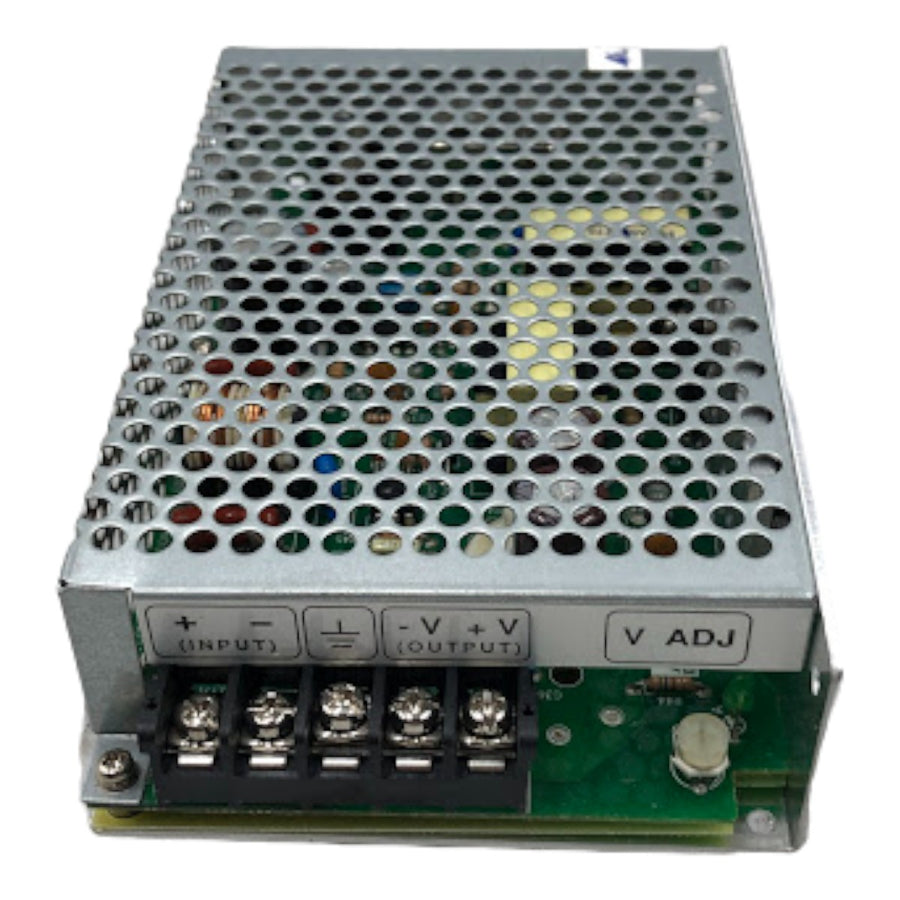

Fonte de Alimentação Chaveada Altus AL-1534 DC-DC 5vDC 8A
Restam 2- Código
- WS6771
- GTIN
- 7896366583041
- Categoria
- Fonte de Alimentação
- Despacho
- Em até 1 dia útil para itens em estoque.
- Top seller no Mercado Livre e eBay
- NF-e e faturamento por CNPJ
- Despacho em até 1 dia útil
- Pagamento seguro
Escolha o tipo de cadastro - abrimos o formulário com os dados deste produto já preenchidos.
Dados principais do item
- Marca
- ALTUS
- SKU / Código interno
- WS6771
- GTIN
- 7896366583041
- Tipo de produto
- Fonte de Alimentação
- Condição
- Usado
- Estoque
- Restam 2
- Comutação em Alta Frequência
- A tensão CC é rapidamente "ligada" e "desligada" (chaveada) por um transistor em uma frequência muito alta (geralmente de dezenas a centenas de kHz). Essa comutação permite controlar a tensão de saída e diminui o tamanho dos transformadores e filtros, tornando a fonte mais compacta.
- Transformação e Isolamento
- A alta frequência da tensão chaveada passa por um transformador para ajustar a tensão para o nível desejado e para isolar eletricamente a saída da entrada.
- Alta Eficiência
- Menor dissipação de calor, pois o circuito de comutação funciona em alta frequência e em condições de menor perda.
- Tamanho e Peso Reduzidos
- O uso de transformadores menores, devido à alta frequência de operação, permite projetos mais compactos e leves.
- Ampla Faixa de Entrada
- Muitas fontes chaveadas aceitam uma ampla gama de tensões de entrada (ex.: 100–240 V), o que as torna versáteis para uso em diferentes locais.
- Peso
- 0,484 kg
- Medidas
- 10X15X24
Sobre o produto
Produto USADO fora da caixa do fabricante
Uma fonte de alimentação chaveada (ou fonte comutada) é um tipo de fonte de energia que converte a corrente alternada (CA) da rede elétrica em corrente contínua (CC) utilizando um processo de comutação rápida. Esse tipo de fonte é amplamente utilizado por ser mais eficiente, compacto e leve em comparação com fontes lineares tradicionais.
Como Funciona uma Fonte de Alimentação Chaveada
A fonte de alimentação chaveada opera com um circuito de comutação em alta frequência, o que permite controlar a tensão de saída com precisão e eficiência. O processo básico de funcionamento é:
Retificação e Filtragem Inicial: A tensão alternada da rede (CA) é convertida em tensão contínua (CC) através de retificadores e capacitores.
Comutação em Alta Frequência: A tensão CC é rapidamente "ligada" e "desligada" (chaveada) por um transistor em uma frequência muito alta (geralmente de dezenas a centenas de kHz). Essa comutação permite controlar a tensão de saída e diminui o tamanho dos transformadores e filtros, tornando a fonte mais compacta.
Transformação e Isolamento: A alta frequência da tensão chaveada passa por um transformador para ajustar a tensão para o nível desejado e para isolar eletricamente a saída da entrada.
Retificação e Filtragem de Saída: Após a transformação, a tensão é novamente retificada e filtrada, produzindo uma tensão CC estável na saída.
Vantagens da Fonte de Alimentação Chaveada
Alta Eficiência: Menor dissipação de calor, pois o circuito de comutação funciona em alta frequência e em condições de menor perda.
Ampla Faixa de Entrada: Muitas fontes chaveadas aceitam uma ampla gama de tensões de entrada (ex.: 100–240 V), o que as torna versáteis para uso em diferentes locais.
Tensão de entrada 19 a 36 Vdc
Corrente de entrada 3 A @ 24 Vdc
Corrente de saída 8 A
Tensão de saída 5 Vdc (4,5 a 5,5 Vdc ajustável)
Proteção de entrada Por meio de circuito eletrônico.
Proteção à sobrecarga 105 a 150% da corrente nominal, por meio de limitação da corrente
durante 3 segundos.
Superior a 150% da corrente nominal, por meio do desligamento da
Sinalização LED verde ligado quando saída de 5 Vdc energizada.
Ripple de tensão 100 mVpp
Entrada para saída
Entrada para o terra
Saída para o terra
1500 Vac por 1 minuto
1500 Vac por 1 minuto
500 Vac por 1 minuto
Seção do Condutor 0,5 a 4,0 mm2
Prezados clientes, caso o material se destine a revenda, poderá incidir o valor da ST (Substituição Tributária). Caso a operação seja passível de cobrança desse tributo, a responsabilidade do pagamento é exclusiva do comprador.
5 motivos para comprar na Cabo Eletro
- 01 Reputação comprovada Top seller no Mercado Livre e eBay, com histórico público de vendas.
- 02 Procedência e NF-e Faturamento por CNPJ e nota fiscal eletrônica em toda compra.
- 03 Estoque difícil de achar 12.000+ SKUs, inclusive itens fora de linha e de reposição.
- 04 Despacho rápido Itens em estoque saem em até 1 dia útil após a confirmação.
- 05 Apoio técnico Validamos código e aplicação com você antes da compra.
Vai levar vários itens? Peça um orçamento por e-mail
Envie este e outros códigos/SKUs e receba um orçamento consolidado, com nota fiscal e condições para volume. Atendemos pessoa física, jurídica e compradores internacionais.
Em caso de revenda, entre em contato antecipadamente para consultar valores referentes à Substituição tributária.
Verifique na descrição abaixo o estado do item anunciado. Por lá é indicado se o item é novo, usado e todas as outras informações que o comprador precisa saber antes de realizar a compra.
Fonte de Alimentação Chaveada Altus AL-1534 DC-DC 5vDC 8A
Produto USADO fora da caixa do fabricante
Marca :ALTUS
Modelo: AL-1534
Uma fonte de alimentação chaveada (ou fonte comutada) é um tipo de fonte de energia que converte a corrente alternada (CA) da rede elétrica em corrente contínua (CC) utilizando um processo de comutação rápida. Esse tipo de fonte é amplamente utilizado por ser mais eficiente, compacto e leve em comparação com fontes lineares tradicionais.
Como Funciona uma Fonte de Alimentação Chaveada
A fonte de alimentação chaveada opera com um circuito de comutação em alta frequência, o que permite controlar a tensão de saída com precisão e eficiência. O processo básico de funcionamento é:
Retificação e Filtragem Inicial: A tensão alternada da rede (CA) é convertida em tensão contínua (CC) através de retificadores e capacitores.
Comutação em Alta Frequência: A tensão CC é rapidamente "ligada" e "desligada" (chaveada) por um transistor em uma frequência muito alta (geralmente de dezenas a centenas de kHz). Essa comutação permite controlar a tensão de saída e diminui o tamanho dos transformadores e filtros, tornando a fonte mais compacta.
Transformação e Isolamento: A alta frequência da tensão chaveada passa por um transformador para ajustar a tensão para o nível desejado e para isolar eletricamente a saída da entrada.
Retificação e Filtragem de Saída: Após a transformação, a tensão é novamente retificada e filtrada, produzindo uma tensão CC estável na saída.
Vantagens da Fonte de Alimentação Chaveada
Alta Eficiência: Menor dissipação de calor, pois o circuito de comutação funciona em alta frequência e em condições de menor perda.
Tamanho e Peso Reduzidos: O uso de transformadores menores, devido à alta frequência de operação, permite projetos mais compactos e leves.
Ampla Faixa de Entrada: Muitas fontes chaveadas aceitam uma ampla gama de tensões de entrada (ex.: 100–240 V), o que as torna versáteis para uso em diferentes locais.
Tensão de entrada 19 a 36 Vdc
Corrente de entrada 3 A @ 24 Vdc
Corrente de saída 8 A
Tensão de saída 5 Vdc (4,5 a 5,5 Vdc ajustável)
Proteção de entrada Por meio de circuito eletrônico.
Proteção à sobrecarga 105 a 150% da corrente nominal, por meio de limitação da corrente
durante 3 segundos.
Superior a 150% da corrente nominal, por meio do desligamento da
saída.
Sinalização LED verde ligado quando saída de 5 Vdc energizada.
Rendimento 73%
Ripple de tensão 100 mVpp
Isolação
Entrada para saída
Entrada para o terra
Saída para o terra
1500 Vac por 1 minuto
1500 Vac por 1 minuto
500 Vac por 1 minuto
Seção do Condutor 0,5 a 4,0 mm2
Data: 01/11/2024
Peso: 0,484Kg
Medidas: 10X15X24
Localizador: A21P3C
