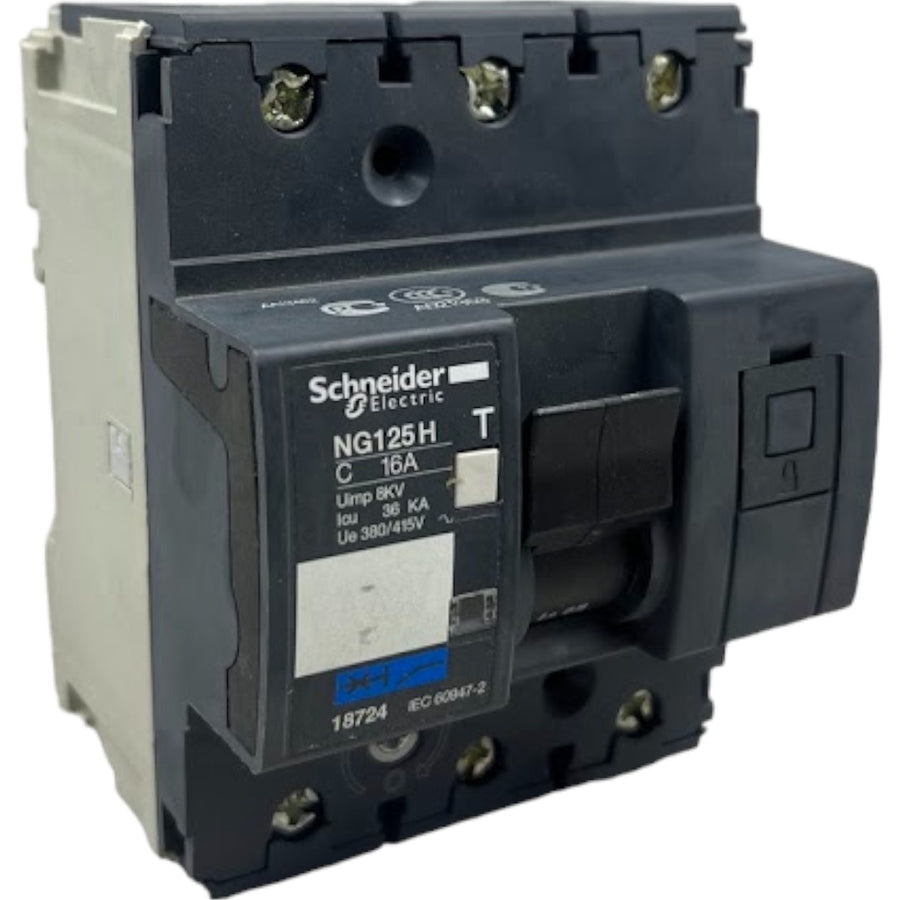

Disjuntor Tripolar Schneider NG125H 16A Curva C 380/415v 3P

Disjuntor Tripolar Schneider NG125H 16A Curva C 380/415v 3P

Produto novo na caixa do fabricante

Marca: Schneider

Modelo: NG125H 16A 18724



NG125 - disjuntor - NG125H - 3P - 16A - curva C



Este produto Acti9 NG125H é um disjuntor de baixa tensão. É um disjuntor 3P com 3 pólos protegidos e corrente nominal de 16A In e curva de disparo C. A capacidade nominal de interrupção de curto-circuito vai até 36kA de 380 VCA a 415 VCA em conformidade com o padrão EN/IEC 60947-2 e 36 kA de 380 VCA a 415 VCA em conformidade com o padrão EN/IEC 60947-2. Está em conformidade com a norma industrial EN/IEC 60898-1 e a norma residencial EN/IEC 60947-2. Este disjuntor miniatura protege os circuitos contra curto-circuito e corrente de sobrecarga. É adequado para isolamento no setor industrial de acordo com a norma IEC/EN 60947-2. O disparo da falha é indicado por uma luz vermelha indicadora do estado mecânico na face frontal do disjuntor. Possui resistência elétrica de até 10.000 ciclos e resistência mecânica de até 20.000 ciclos. A tensão operacional Ue é igual ou inferior a 375VDC, 220VAC a 240VAC, 380VAC a 415VAC, 440VAC ou 500VAC. A tensão de isolamento nominal Ui é 690VAC. A tensão suportável de impulso nominal Uimp é de 8kV. A frequência de operação é 50 Hz ou 60 Hz. É montável em trilho DIN. Sua largura é de 9 passos de 9mm. O grau de poluição é 3. A categoria de sobretensão é IV. As dimensões são (L) 81 mm x (A) 103 mm x (P) 81 mm. O peso é de 0,72kg. De acordo com a norma IEC 60529, o grau de proteção é IP20 e IP40 no gabinete. A temperatura operacional é de -30°C a 70°C. A temperatura de armazenamento é de -40°C a 70°C.



Principal

Linha de produtos

NG125

Faixa

Acti9

Nome do Produto

Acti9 NG125

Tipo de produto ou componente

Disjuntor miniatura

Nome abreviado do dispositivo

NG125H

Aplicativo do dispositivo

Distribuição

Descrição dos pólos

3P

Número de postes protegidos

3

[In] corrente nominal

16 A a 40°C

Tipo de rede

CC

AC

Tecnologia de unidade de disparo

Termomagnético

Código da curva

C

Capacidade de ruptura

12 kA Icu a 500 V CA 50/60 Hz em conformidade com EN/IEC 60947-2

30 kA Icu a 440 V CA 50/60 Hz em conformidade com EN/IEC 60947-2

36 kA Icu a 380...415 V CA 50/60 Hz em conformidade com EN/IEC 60947-2

70 kA Icu a 220...240 V CA 50/60 Hz em conformidade com EN/IEC 60947-2

25 kA Icu a <= 375 V DC em conformidade com EN/IEC 60947-2

Categoria de utilização

Categoria A em conformidade com IEC 60947-2

Adequação para isolamento

Sim, em conformidade com IEC 60947-2

Complementar

Frequência da rede

50/60Hz

[Ue] tensão operacional nominal

<= 375 V CC

380...415 V CA 50/60 Hz

500 V CA 50/60 Hz

220...240 V CA 50/60 Hz

440 V CA 50/60 Hz

Limite de disparo magnético

8 x Entrada +/- 20%

[Ics] capacidade nominal de interrupção de serviço

52,5 kA 75% em conformidade com EN/IEC 60947-2 - 220...240 V CA 50/60 Hz

27 kA 75% em conformidade com EN/IEC 60947-2 - 380...415 V CA 50/60 Hz

22,5 kA 75% em conformidade com EN/IEC 60947-2 - 440 V CA 50/60 Hz

9 kA 75% em conformidade com EN/IEC 60947-2 - 500 V CA 50/60 Hz

25 kA 100% em conformidade com EN/IEC 60947-2 - <= 375 V CC

[Ui] tensão nominal de isolamento

690 V CA 50/60 Hz em conformidade com EN/IEC 60947-2

[Uimp] tensão nominal suportável de impulso

8 kV em conformidade com EN/IEC 60947-2

Indicador de posição de contato

Sim

Tipo de controlo

Alternar

Teste de disparo manual

sinalização local

Indicador de viagem

Indicação ON/OFF

Modo de montagem

Grampear

suporte de montagem

Trilho DIN simétrico de 35 mm

Posição de montagem

Vertical

Compatibilidade de barramento pente e bloco de distribuição

SIM

Passos de 9 mm

9

altura

103 milímetros

Profundidade

81 milímetros

Largura

81 milímetros

Peso líquido

0,72kg

Durabilidade mecânica

20.000 ciclos

Durabilidade elétrica

10.000 ciclos

Provisão para cadeado

Com cadeado

Descrição das opções de bloqueio

Cadeado integrado

Conexões - terminais

Terminais tipo túnel1,5…50 mm² rígidos

Terminais tipo túnel1…35 mm² flexíveis

Comprimento de decapagem do fio

20mm

Torque de aperto

3,5 N.m

proteção contra fuga à terra

Bloco separado

Ambiente

Padrões

EN/IEC 60947-2

Grau de proteção IP

IP20 em conformidade com IEC 60529

Grau de proteção IK

IK05 em conformidade com EN/IEC 62262

Grau de poluição

3 em conformidade com IEC 60947-2

Categoria de sobretensão

4

Tropicalização

2 em conformidade com IEC 60068-1

Humidade relativa

95% a 55°C

Temperatura do ar ambiente para operação

-30…70 °C

Temperatura do ar ambiente para armazenamento

-40…70 °C



Data:17/04/2024

Peso:0,760Kg

Medidas:13X12X8

Localizador:B13P2C
