Disjuntor Tripolar ABB SH203T-C16 C 16A 400v 3kA

Disjuntor Tripolar ABB SH203T-C16 C 16 A 400V 3kA

Produto Novo fora da caixa do fabricante

Marca: ABB

Modelo: SH203T-C16 2CDS233001R0164

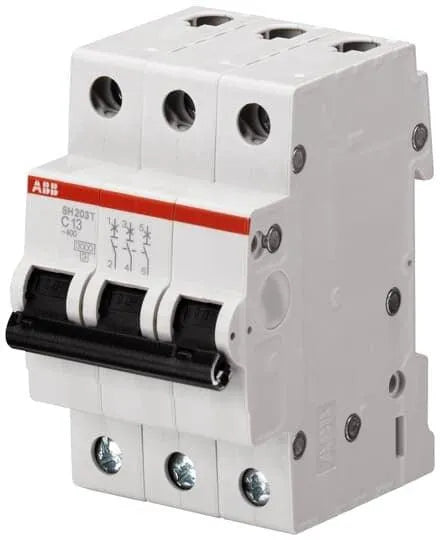

(Foto de capa meremente ilustrativa)

Disjuntor Miniatura SH203T-C16 - 3P - C - 16 A

Um disjuntor tripolar é um dispositivo de proteção elétrica usado para interromper o fluxo de corrente elétrica em um circuito elétrico quando ocorre uma sobrecarga ou curto-circuito. A principal característica de um disjuntor tripolar é que ele possui três polos ou terminais, permitindo interromper simultaneamente os três condutores (fases) de um circuito elétrico trifásico.

Os disjuntores tripolares são amplamente utilizados em instalações elétricas industriais e comerciais, onde sistemas trifásicos são comuns. Eles desempenham um papel fundamental na proteção de equipamentos elétricos e na prevenção de danos causados por sobrecarga ou curtos-circuitos.

Os disjuntores miniatura Compact Home SH200T são limitadores de corrente. Eles possuem dois mecanismos de disparo diferentes, o mecanismo de disparo térmico retardado para proteção contra sobrecarga e o mecanismo de disparo eletromecânico para proteção contra curto-circuito. Estão disponíveis em diferentes características (B,C), configurações (1P,1P+N,2P,3P,3P+N,4P), capacidades de interrupção (até 3 kA em 230/400 V AC) e correntes nominais (até a 40 A). Todos os MCBs da linha de produtos SH200T atendem à IEC/EN 60898-1, permitindo o uso em aplicações residenciais.

Técnico

Normas:CEI/EN 60898-1

Característica de disparo:C

Tensão operacional nominal:conta. conforme IEC 60898-1 400 V CA

Tensão Operacional:Máximo (incl. tolerância) 440 V CA

Mínimo 12 V CA

Tensão nominal de isolamento (U i ):conta. conforme IEC/EN 60664-1 440 V

Tensão nominal suportável de impulso (U imp ):4 kV

a 2.000 m 5 kV

ao nível do mar 6,2 kV

Tensão de teste dielétrico:50/60 Hz, 1 min: 2 kV

Tipo de tensão de entrada:AC

Corrente nominal (In):16A

Capacidade nominal de curto-circuito:(CA) 3 kA

(400 V CA) 3 kA

Corrente nominal de curto-circuito condicional (I nc ):(230 V) 3 kA

(400 V) 3 kA

Frequência nominal (f):50/60Hz

Perda de energia:7,5 W

em condições nominais de operação por pólo 2,5 W

Conexão da fonte de alimentação:Arbitrário

Indicação de posição de contato:LIGADO DESLIGADO

Classe Limitante de Energia:3

Resistência Elétrica:Ciclo de 20.000 CA

Resistência Mecânica:Ciclo 20.000

Número de polos:3

Número de Pólos Protegidos:3

Categoria de sobretensão:III

Binário de aperto:2 N·m

Tipo de atuador:Alternar

Tipo de terminal de parafuso:Terminal de gaiola

Marcação do atuador:I / O

Material do atuador:Grupo de Isolamento II, Preto, Selável

Material da caixa:Grupo de Isolamento II, RAL 7035

Montagem na calha DIN:TH35-15 (trilho de montagem 35 x 15 mm) conforme. conforme IEC 60715

TH35-7.5 (trilho de montagem de 35 x 7,5 mm) conforme. conforme IEC 60715

Posição de montagem:qualquer

Chave de fenda recomendada:Pozidriv 2

Acessórios disponíveis:No

Capacidade de conexão:Condutor 25 / 25 mm²

Flexível com ponteira 0,75 ... 16 mm²

Flexível 0,75 ... 16 mm²

Rígido 0,75 ... 25 mm²

Trançado 0,75 ... 25 mm²

Tamanho da instalação:conta. conforme DIN 43880 1

Tipo de terminal:Terminais de parafuso

Data: 01/09/2023

Peso: 0,298

Medidas: 9x8x6

Localizador: B14P3A
