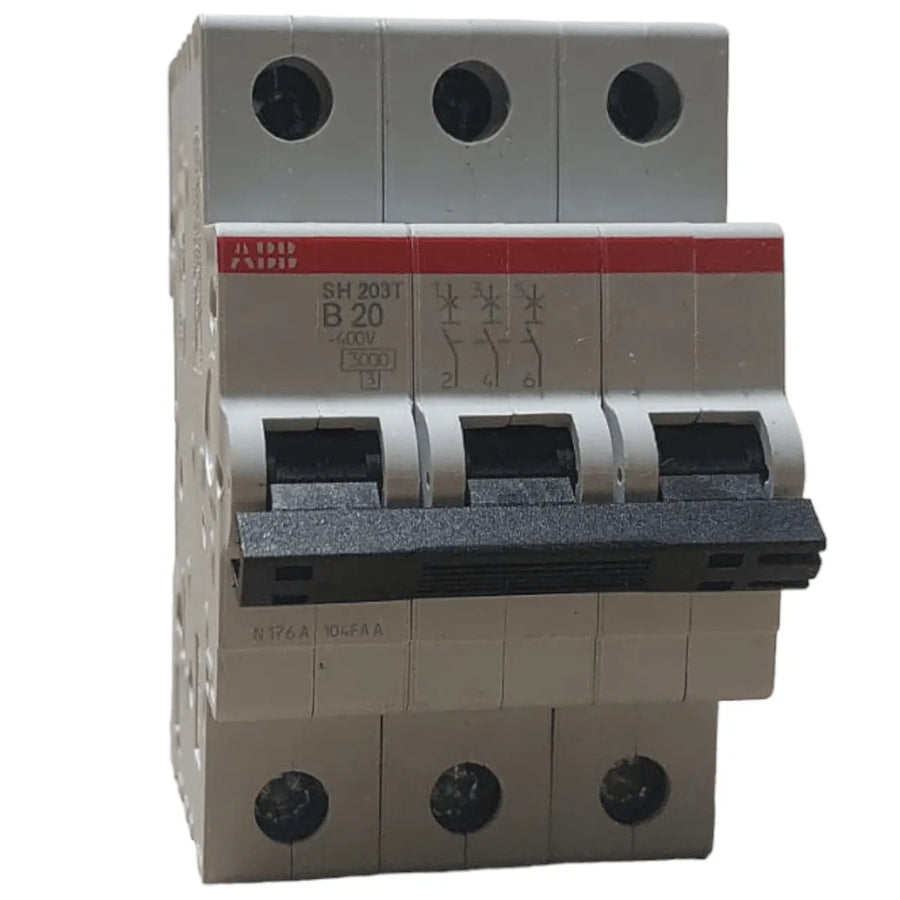

Disjuntor Tripolar ABB SH 203T B20 20A 40V 3KA

• Padrões:

IEC/EN 60898-1

• Característica de disparo:

B

• Tensão Nominal (U _r ):

400 V CA

• Tensão operacional nominal:

seg. para IEC 60898-1 400 V CA

• Tensão Operacional:

Máximo (incluindo tolerância) 440 V AC
Mínimo 12 V AC

• Tensão Nominal de Isolamento (U _i ):

seg. conforme IEC/EN 60664-1 440 V

• Tensão nominal de resistência ao impulso (U _imp ):

4 kV
a 2000 m 5 kV
ao nível do mar 6,2 kV

• Tensão de teste dielétrico:

50/60 Hz, 1 min: 2 kV

• Tipo de tensão de entrada:

CA

• Corrente nominal (I _n ):

20A

• Capacidade nominal de curto-circuito (I _cn ):

(CA) 3 kA
(400 V CA) 3 kA

• Corrente de curto-circuito condicional nominal (I _nc ):

(230 V) 3 kA
(400 V) 3 kA

• Frequência Nominal (f):

50/60Hz

• Perda de energia:

7,5 W
em Condições Operacionais Nominais por Pólo 2,5 W

• Conexão da fonte de alimentação:

Arbitrário

• Indicação de Posição de Contato:

LIGADO DESLIGADO

• Classe de limitação de energia:

3

• Trançado 0,75 ... 25 mm² Resistência Elétrica:

20000 ciclo AC

• Resistência Mecânica (N _endu ):

20.000 ciclos

• Número de postes:

3

• Número de Postes Protegidos:

3

• Categoria de sobretensão:

III

• Gama de Produtos:

SH200T

• Torque de aperto:

2 N·m

• Tipo de atuador:

Alternar

• Tipo de terminal de parafuso:

Terminal de Gaiola

• Marcação do atuador:

E/O

• Material do atuador:

Grupo de Isolamento II, Preto, Selável

• Material da carcaça:

Grupo de Isolamento II, RAL 7035

• Montagem em trilho DIN:

TH35-15 (trilho de montagem de 35 x 15 mm) de acordo com conforme IEC 60715
TH35-7,5 (trilho de montagem de 35 x 7,5 mm) de acordo com para IEC 60715

• Posição de montagem:

Algum

• Chave de fenda recomendada:

Pozidriv 2

• Acessórios disponíveis:

Não

• Capacidade de conexão:

Condutor 25 / 25 mm²
Flexível com virola 0,75 ... 16 mm²
Flexível 0,75 ... 16 mm²
Rígido 0,75 ... 25 mm²
