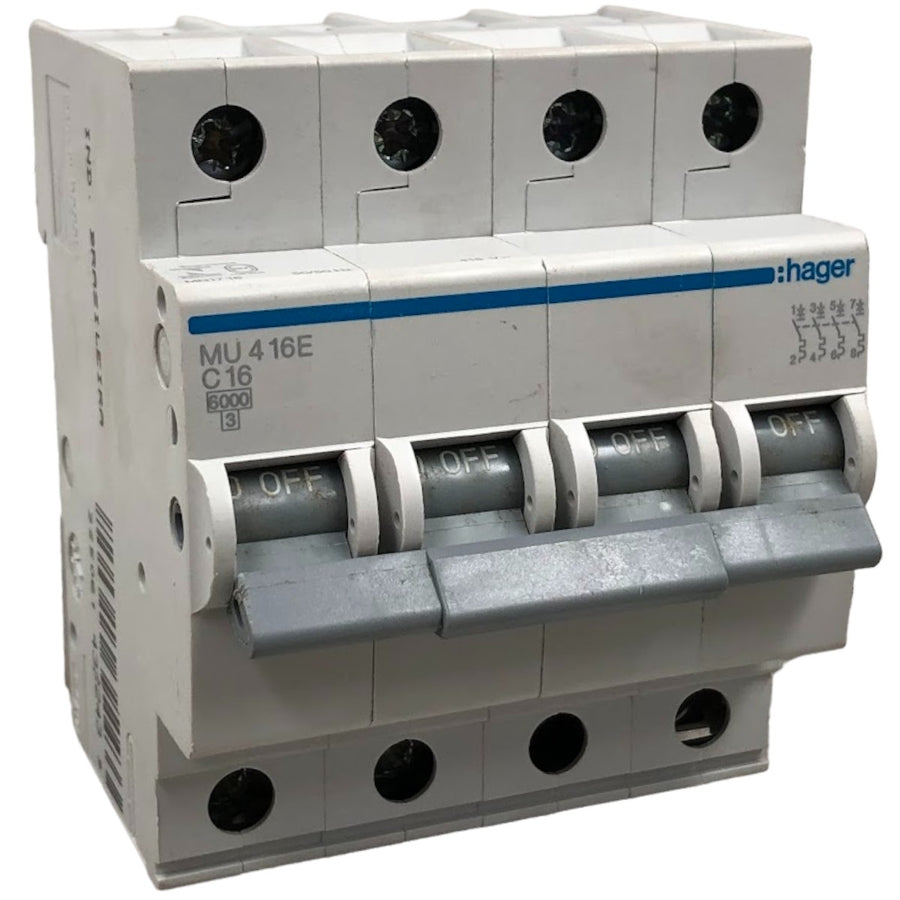

Disjuntor Tetrapolar HAGER MU 4 16E C16 Curva C 16A 230v 6kA

Disjuntor Tetrapolar HAGER MU 4 16E C16 Curva C 16A 230v 6kA

Produto NOVO fora da caixa do fabricante

Marca: HAGER

Modelo: MU 4 16E



Um disjuntor tetrapolar é um dispositivo de proteção elétrica projetado para proteger circuitos trifásicos com neutro.

A principal função de um disjuntor tetrapolar é proteger os circuitos elétricos contra sobrecargas (corrente excessiva) e curtos-circuitos. Quando detecta uma corrente anômala, o disjuntor desarma automaticamente, interrompendo o fluxo de eletricidade e protegendo o sistema contra danos.



O disjuntor tetrapolar é um dispositivo essencial para a proteção de circuitos trifásicos com neutro, comum em instalações industriais e comerciais de grande porte. Ele protege simultaneamente as três fases e o neutro, desarmando em caso de sobrecarga ou curto-circuito, garantindo a segurança do sistema elétrico e evitando danos aos equipamentos conectados.



Número de postes protegidos

4

Número de pólos

4P

Tipo de poste

4P

Curva

C

Funções

Alternando simultaneamente N-neutro

Não

Configuração

Número de módulos

4

Conectividade

Alinhamento de conexão superior para dispositivos modulares

Terminal alinhado

Alinhamento de conexão inferior para dispositivos modulares

Terminal alinhado

Principais características elétricas

Capacidade nominal de interrupção de curto-circuito Icn AC de acordo com IEC60898-1

6 kA

Tensão operacional nominal Ue

400V

Tipo de tensão de alimentação

AC

Freqüência

50/60Hz

Tensão

Tensão nominal de isolamento

500V

Tensão nominal suportável de impulso

4000V

Corrente elétrica

Corrente nominal

16A

Capacidade nominal de interrupção de serviço Ics AC de acordo com IEC 60898-1

6 kA

Valor limite mínimo/máximo da operação térmica AC

1,13 / 1,45 pol.

Corrente reguladora magnética

5/10 pol.

Capacidade nominal de interrupção de curto-circuito Icn abaixo de 230 Vca de acordo com IEC60898-1

6 kA

Capacidade nominal de interrupção de curto-circuito Icn abaixo de 400 Vca de acordo com IEC60898-1

6 kA

Corrente elétrica/temperatura

Corrente nominal -25°C

20,93A

Corrente nominal -20°C

20,53 A

Corrente nominal -15°C

20.12A

Corrente nominal -10°C

19,71A

Corrente nominal -5°C

19,28 A

Corrente nominal 0°C

18,85 A

Corrente nominal 5°C

18,4A

Corrente nominal 10°C

17,95A

Corrente nominal 15°C

17,48A

Corrente nominal 20°C

17A

Corrente nominal 25°C

16,51A

Corrente nominal 30°C

16A

Corrente nominal 35°C

15,47A

Corrente nominal 40°C

14,93A

Corrente nominal 45°C

14,37A

Corrente nominal 50°C

13,78A

Corrente nominal 55°C

13.16A

Corrente nominal 60°C

12,52 A

Corrente nominal 65°C

11,84A

Corrente nominal 70°C

11.12A

Fatores de correção atuais

Fator de correção da corrente nominal para 2 dispositivos colocados lado a lado

1

Fator de correção da corrente nominal para 3 dispositivos colocados lado a lado

0,95

Fator de correção da corrente nominal para 4 e 5 dispositivos colocados lado a lado

0,9

Fator de correção da corrente nominal para 6 dispositivos colocados lado a lado

0,85

Fator de correção de disparo magnético com 100 Hz

1.1

Fator de correção de disparo magnético com 200 Hz

1.2

Fator de correção de disparo magnético com 400 Hz

1,5

Fator de correção de disparo magnético com 60 Hz

1

Dimensões

Profundidade do produto instalado

70mm

Altura do produto instalado

83 milímetros

Largura do produto instalado

70mm

Freqüência

Freqüência

50 a 60Hz

Poder

Perda total de energia sob IN

8,74 W

Perda de potência por pólo em In

2,22 W

Resistência

Resistência elétrica em número de ciclos

4000

Número de operações mecânicas

20.000



Data:27/08/2024

Peso:0,336Kg

Medidas:10X15X24

Localizador: GP04CL122P03                 B6P2B
