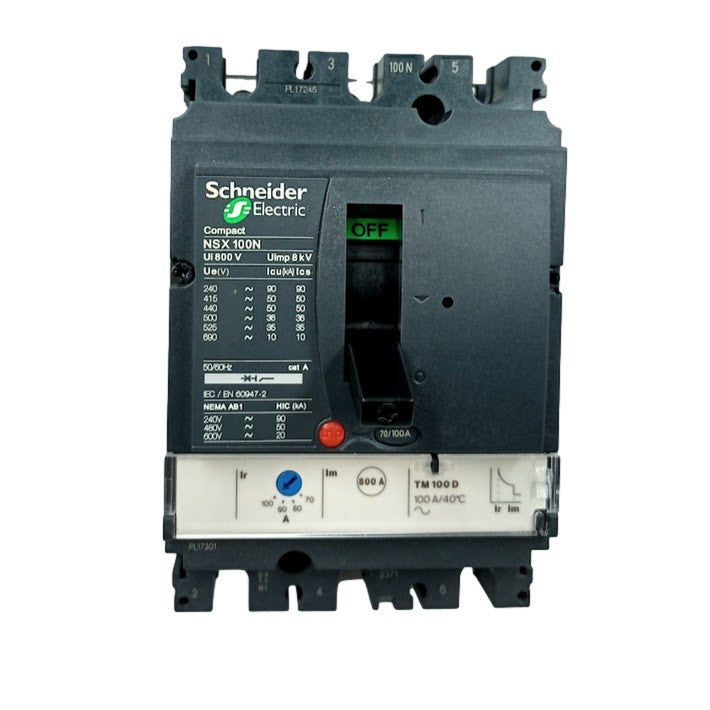

Disjuntor Schneider NSX100N-TM-3P3T 100A 690V 60Hz

Disjuntor Schneider NSX100-N-TM-3P3T LV429840 70-100A 690V 60Hz

Produto Novo fora da caixa do fabricante

Marca: Schneider

Modelo: NSX100-N-TM-3P3T GCR-NSX100-630 LV429840

Um disjuntor é um dispositivo de proteção utilizado em sistemas elétricos para interromper o fluxo de corrente elétrica em situações de sobrecarga, curto-circuito ou outras condições anormais. Ele é projetado para proteger os circuitos elétricos e os equipamentos conectados contra danos causados por correntes excessivas.



O modelo NSX100-N-TM-3P3T é um tipo específico de disjuntor. Vamos analisar suas características detalhadamente:



1. Capacidade de Interrupção Nominal: O valor 100 indica que o disjuntor é capaz de interromper correntes de até 100 amperes de forma segura. Isso significa que ele pode lidar com correntes nesse intervalo sem que ocorram danos aos equipamentos ou riscos de incêndio.



2. Tipo de Construção: O "N" indica que o disjuntor é do tipo de caixa moldada, que é uma das tecnologias mais comuns para disjuntores de baixa tensão. A caixa moldada é uma estrutura sólida e isolada que abriga os componentes internos do disjuntor, proporcionando segurança e proteção.



3. Configuração: O "TM" indica que o disjuntor é do tipo térmico-magnético, o que significa que ele possui elementos de proteção térmica e magnética combinados em sua operação. O elemento térmico monitora a corrente ao longo do tempo, enquanto o elemento magnético responde rapidamente a correntes de curto-circuito.



4. Número de Pólos: O "3P3T" indica que o disjuntor tem 3 pólos (três fases) e 3 posições de operação (três posições de comutação). Os pólos representam as conexões elétricas para cada fase de um sistema trifásico. Cada posição de comutação pode representar diferentes configurações, como ligado, desligado ou tripped (acionado após detecção de uma condição anormal).



Além dessas especificações, os disjuntores geralmente possuem outras características, como ajuste da corrente nominal, ajuste da sensibilidade de proteção, indicação visual do estado do disjuntor (ligado/desligado), capacidade de coordenação com outros dispositivos de proteção, entre outras.





Principal

Faixa

Compactar

Nome do Produto

ComPact NSX

Linha de produtos

ComPact NSX100...250

Nome abreviado do dispositivo

NSX100N

Tipo de produto ou componente

Disjuntor

Aplicativo do dispositivo

Distribuição

Número de postes

3P

Descrição dos pólos protegidos

3t

[Em] corrente nominal

100 A a 40 °C

[Ue] tensão operacional nominal

690 V CA 50/60 Hz

Tipo de rede

CA

Frequência da rede

50/60 Hz

Adequação para isolamento

Sim em conformidade com EN/IEC 60947-2

Categoria de utilização

Categoria A

[Icu] capacidade máxima de interrupção de curto-circuito nominal

85 kA a 240 V CA 50/60 Hz conforme UL 508

10 kA Icu a 660/690 V CA 50/60 Hz conforme IEC 60947-2

35 kA Icu a 525 V CA 50/60 Hz conforme IEC 60947-2

20 kA a 600 V CA 50/60 Hz conforme UL 508

50 kA a 480 V CA 50/60 Hz conforme UL 508

36 kA Icu a 500 V CA 50/60 Hz conforme IEC 60947-2

50 kA Icu a 380 /415 V CA 50/60 Hz em conformidade com IEC 60947-2

50 kA Icu a 440 V CA 50/60 Hz em conformidade com IEC 60947-2

90 kA Icu em 220/240 V CA 50/60 Hz em conformidade com IEC 60947-2

Nível de performance

N 50 kA 415 V CA

Nome da unidade de viagem

TM-D

Tecnologia da unidade de viagem

Termomagnético

Funções de proteção da unidade de disparo

LI

Tipo de controlo

Alternar

Modo de montagem do disjuntor

Fixo

Complementar

[Ui] tensão de isolamento nominal

800 V CA 50/60 Hz

[Uimp] tensão suportável de impulso nominal

8 kV

[Ics] capacidade nominal de interrupção de curto-circuito em serviço

10 kA a 660/690 V CA 50/60 Hz conforme IEC 60947-2

35 kA a 525 V CA 50/60 Hz conforme IEC 60947-2

36 kA a 500 V CA 50/60 Hz conforme IEC 60947-2

50 kA a 380/415 V CA 50/60 Hz conforme IEC 60947-2

50 kA a 440 V CA 50/60 Hz conforme IEC 60947-2

90 kA a 220/240 V CA 50/60 Hz conforme IEC 60947 -2

durabilidade mecânica

50000 ciclos

durabilidade elétrica

10.000 ciclos a 690 V In

20.000 ciclos a 690 V In/2

30.000 ciclos a 440 V In/

50.000 ciclos a 440 V In/2

Suporte de montagem

Placa traseira

conexão de cabeça

Frente

Conexão negativa

Frente

Passo de conexão

35 mm

Tipo de proteção

L : para proteção contra sobrecarga (térmica)

I : para proteção contra curto-circuito (magnético)

Classificação da unidade de viagem

100 A a 40 °C

Tipo de ajuste de pick-up de longa duração Ir (proteção térmica)

Ajustável

[Ir] faixa de ajuste de pick-up de proteção de longa duração

0,7...1 x pol.

Tipo de ajuste de atraso de proteção de longa duração tr

Fixo

[tr] faixa de ajuste de atraso de proteção de longa data

120…400 s a 1,5 x Em

15 s a 6 x Ir

Tipo de ajuste de pick-up de proteção de curta duração Isd

Fixo

[Isd] Faixa de ajuste de pick-up de proteção de curta duração

800 A

Tipo de ajuste de atraso de proteção de curto prazo tsd

Fixo

Proteção contra vazamento de terra

Sem

Número de slots para auxiliares elétricos

5 slots





Data: 15/05/2023

Peso: 1,000

Medidas: 18x9x7

Localizador: B2P2B
