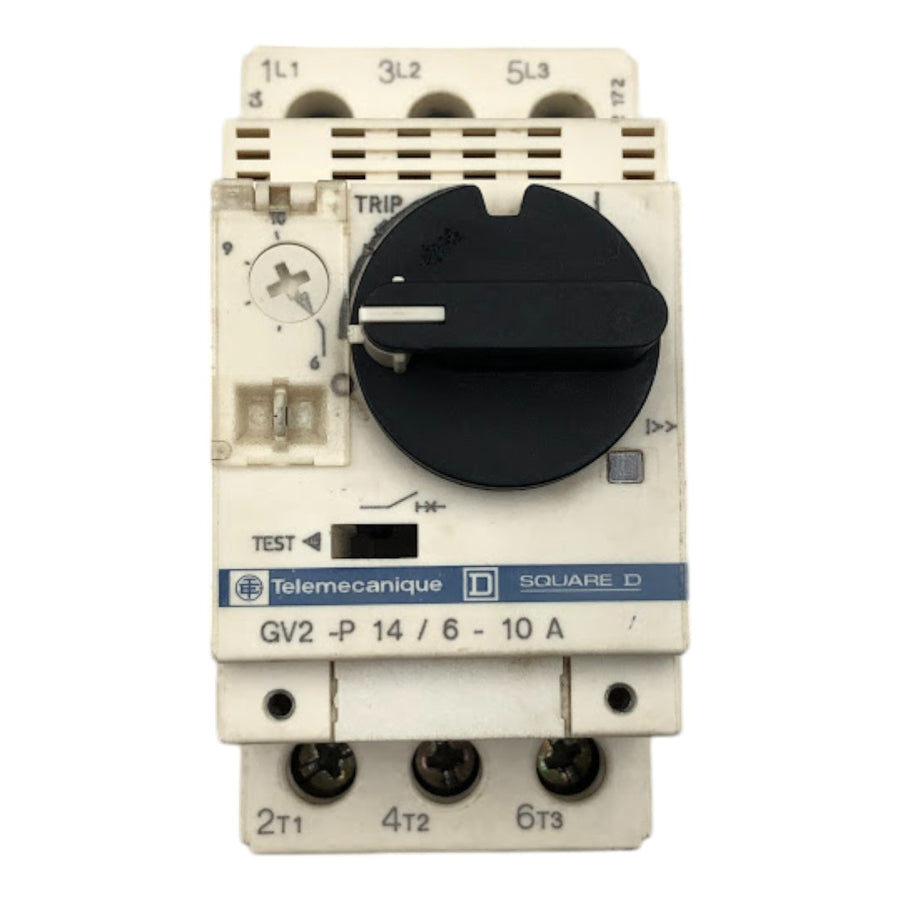

Disjuntor Motor Telemecanique GV2-P14 6-10A

Disjuntor Motor Telemecanique GV2-P14 6-10A

Produto Usado fora da caixa do fabricante

Marca: Telemecanique

Modelo: GV2-P14





Um disjuntor motor é um dispositivo de proteção elétrica projetado para proteger motores elétricos contra falhas comuns, como sobrecarga, curto-circuito, e falta de fase. Ele combina as funções de um disjuntor e um relé térmico, garantindo uma solução integrada e eficiente para segurança de motores.





Como Funciona?

Proteção Contra Sobrecarga (Térmica):



Um elemento bimetálico no disjuntor aquece quando o motor consome corrente além do limite nominal por um período prolongado.

Esse aquecimento faz o elemento deformar e acionar o desligamento do circuito.

Proteção Contra Curto-Circuito (Magnética):



Uma bobina magnética detecta aumentos abruptos de corrente causados por curtos-circuitos.

Quando o pico é detectado, o disjuntor desarma instantaneamente.

Proteção Contra Falta de Fase:



Em motores trifásicos, a perda de uma das fases causa um desequilíbrio de corrente. O disjuntor detecta essa falha e desliga o motor para evitar danos.





Um disjuntor motor é um dispositivo de proteção elétrica projetado para proteger motores elétricos contra falhas comuns, como sobrecarga, curto-circuito, e falta de fase. Ele combina as funções de um disjuntor e um relé térmico, garantindo uma solução integrada e eficiente para segurança de motores.



Como Funciona?

Proteção Contra Sobrecarga (Térmica):



Um elemento bimetálico no disjuntor aquece quando o motor consome corrente além do limite nominal por um período prolongado.

Esse aquecimento faz o elemento deformar e acionar o desligamento do circuito.

Proteção Contra Curto-Circuito (Magnética):



Uma bobina magnética detecta aumentos abruptos de corrente causados por curtos-circuitos.

Quando o pico é detectado, o disjuntor desarma instantaneamente.

Proteção Contra Falta de Fase:



Em motores trifásicos, a perda de uma das fases causa um desequilíbrio de corrente. O disjuntor detecta essa falha e desliga o motor para evitar danos.

Características Principais:

Ajuste de Corrente:



Permite configurar o limite de corrente de acordo com a especificação do motor.

Desarme Automático:



Protege contra falhas sem necessidade de intervenção manual imediata.

Rearme Manual:



Após atuar, pode ser religado manualmente para restaurar o funcionamento.

Compatível com Motores Trifásicos e Monofásicos:



Usado em sistemas de diferentes tensões e potências.



Aplicações:

Indústrias:



Máquinas com motores elétricos, como compressores, bombas e esteiras transportadoras.

Sistemas de Automação:



Proteção de motores em sistemas controlados automaticamente.

Agronegócio:



Bombas d'água e motores de irrigação.

Infraestruturas Comerciais:



Sistemas de ventilação e climatização.



Disjuntor motor termomagnético Tesys Deca 6-10A manopla rotativa



As novas gerações de disjuntores motores TeSys Deca - frame 2 oferecem uma solução completa para quase todas as aplicações. Ele fornece proteção contra curto-circuito, proteção contra sobrecarga e controle do motor (ON/OFF). Este produto possui 3 polos, capacidade de 6-10A/690V e está destinado para aplicações de motor trifásico 3-4kW/400V. Fornece uma proteção termomagnética com uma gama de regulação térmica 6-10A, disparo magnético a 9xIn e alta capacidade de ruptura Icu 100kA@400V. Além disso, conta com proteção IP20 e conexão por meio de terminais de parafuso. Também permite o controle de inicio/parada por manopla rotativa garantida por 100.000 ciclos AC-3. Este produto tem certificação multipadrão (IEC, UL, CSA, CCC, EAC, Marine). Os disjuntores motor Tesys Deca levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.





Principal

linha

TeSys Deca

Nome do produto

TeSys GV2

Tipo de produto ou componente

Motor circuit breaker

Nome abreviado do dispositivo

GV2P

Aplicação do dispositivo

Motor protection

tecnologia da unidade de disparo

Termomagnético

Complementar

Descrição de polos

3P

Tipo de rede

CA

categoria de uso

Categoria A conforme IEC 60947-2

CA-3 conforme IEC 60947-4-1

AC-3e conforme IEC 60947-4-1

frequência da rede

50/60 Hz conforme IEC 60947-4-1

alimentação do motor kW

3 kW a 400/415 V CA 50/60 Hz

5 kW a 500 V CA 50/60 Hz

5,5 kW a 690 V CA 50/60 Hz

capacidade de corte

100 kA Icu a 230/240 V CA 50/60 Hz para IEC 60947-2

100 kA Icu a 400/415 V CA 50/60 Hz para IEC 60947-2

100 kA Icu a 440 V CA 50/60 Hz para IEC 60947-2

50 kA Icu a 500 V CA 50/60 Hz para IEC 60947-2

6 kA Icu a 690 V CA 50/60 Hz para IEC 60947-2

[Ics] capacidade de corte nominal de serviço em curto-circuito

100 % a 230/240 V CA 50/60 Hz para IEC 60947-2

100 % a 400/415 V CA 50/60 Hz para IEC 60947-2

100 % a 440 V CA 50/60 Hz para IEC 60947-2

100 % a 500 V CA 50/60 Hz para IEC 60947-2

100 % a 690 V CA 50/60 Hz para IEC 60947-2

Tipo de controle

Punho giratório

[In] corrente nominal

10 A

linha de ajuste de proteção térmica

6…10 A para IEC 60947-4-1

corrente de disparo magnético

149 A

[Ith] corrente térmica convencional ao ar livre

10 A conforme IEC 60947-4-1

[Ue] tensão de operação nominal

690 V CA 50/60 Hz para IEC 60947-2

[Ui] tensão de isolamento nominal

690 V CA 50/60 Hz conforme IEC 60947-2

[Uimp] tensão nominal suportável de impulso

6 kV IEC 60947-2

sensibilidade da falha de fase

Sim para IEC 60947-4-1

adequação para isolamento

Sim conforme IEC 60947-1

dissipação de alimentação por polo

2,5 W

durabilidade mecânica

100000 ciclos

durabilidade elétrica

100000 ciclos of CA-3 a 415 V pol

100000 ciclos of AC-3e a 415 V pol

avaliado pela carga

Contínuo para IEC 60947-4-1

torque de aperto

1,7 N.m - ligar Conexão por parafuso

modo de fixação

Trilho DIN de 35mm: encaixado

Painel: aparafusado (with 2 x M4 screws)

posição de montagem

Horizontal

Vertical



Data:03/12/2024

Peso: 0,320g

Medidas: 10x15x24

Localizador: A13P2B
