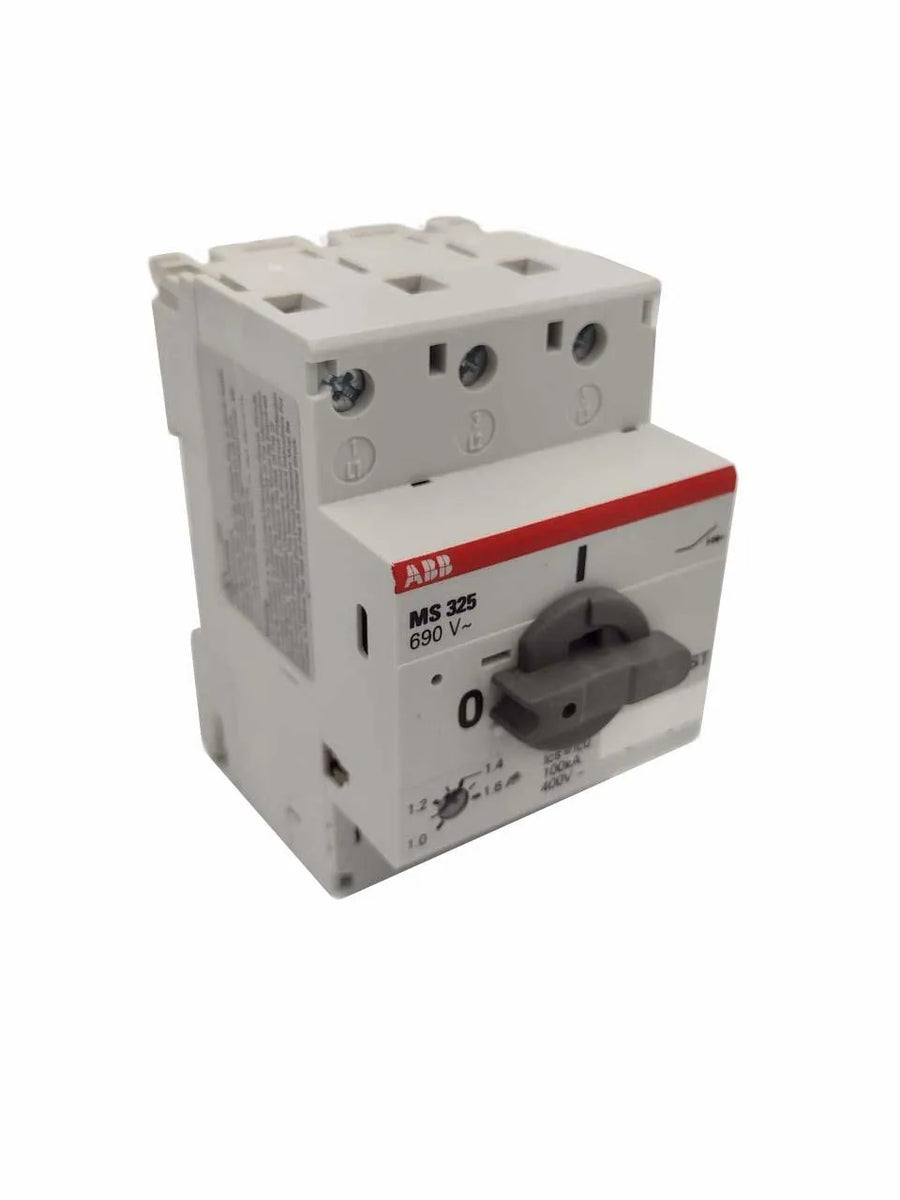

Disjuntor Motor Abb Ms325 1-1,6A

Disjuntor Motor Abb Ms325 1-1,6A

14-22A Uimp: 6kV

Produto Novo na caixa do fabricante

Marca:   Abb

Modelo : Ms325 1-1,6A



MS325-1.6 Partida manual do motor 1,0 ... 1,6 A

Descrição longa:O acionador de motor manual MS325-1.6 é um dispositivo de 54 mm de largura com uma corrente operacional nominal de Ie = 1,6 A. Este dispositivo é usado para ligar e desligar motores manualmente e protegê-los de forma confiável e sem a necessidade de um fusível de curto-circuito circuitos, sobrecarga e falta de fase. A partida manual do motor oferece uma capacidade nominal de interrupção de curto-circuito Ics = 100 kA a 400 VAC e a classe de disparo 10A. Outras características são a função de desconexão integrada, compensação de temperatura, mecanismo de disparo livre e uma alavanca rotativa com uma indicação clara da posição do interruptor. O acionador de motor manual é adequado para aplicações trifásicas e monofásicas. Contatos auxiliares, contatos de sinalização, relés de subtensão, shunt trips, barramentos trifásicos, blocos de alimentação de energia e dispositivos de travamento para proteção contra alterações não autorizadas estão disponíveis como acessórios.





Técnico

Capacidade nominal de interrupção de curto-circuito em serviço (I cs ):(230 V CA) 100 kA

(400 V CA) 100 kA

(440 V CA) 100 kA

(500 V CA) 100 kA

(690 V CA) 100 kA

Capacidade máxima nominal de interrupção de curto-circuito (I cu ):(230 V CA) 100 kA

(400 V CA) 100 kA

(440 V CA) 100 kA

(500 V CA) 100 kA

(690 V CA) 100 kA

Configuração de corrente de curto-circuito instantânea nominal (I i ):18,4 A

Faixa de ajuste:1,0 ... 1,6 A

Potência Operacional Nominal AC-3 (P e ):(400 V) Trifásico 0,55 kW

Tensão operacional nominal:Circuito principal 690 V CA

Circuito principal 440 V CC

Corrente operacional nominal (Ie):1,6 A

Corrente Operacional Nominal AC-3 (I e ):1,6 A

Frequência nominal (f):Circuito principal 50 Hz

Circuito principal 60 Hz

Tensão suportada por impulso nominal (U imp ):Circuito Principal 6 kV

Tensão Nominal de Isolamento (U i ):690 V

Perda de energia:em condições operacionais nominais por pólo 0,8 ... 2,1 W

Número de polos:3

Corrente Térmica Convencional ao Ar Livre (I th ):Circuito principal 1,6 A

Grau de proteção:Invólucro IP20

Terminais do Circuito Principal IP20

Grau de Poluição:3

Durabilidade elétrica:50000 ciclos

Durabilidade Mecânica:100000 ciclos

Tipo de terminal:Terminais de parafuso

Circuito principal de capacidade de conexão:Flexível com ponteira 1/2x 0,75 ... 4 mm²

Flexível com ponteira isolada 1/2x 0,75 ... 4 mm²

Flexível 1/2x 1 ... 6 mm²

Rígido 1/2x 1 ... 6 mm²

Binário de aperto:Circuito Principal 1,4 N·m

Comprimento de decapagem do fio:Circuito Auxiliar 8 mm

Circuito Principal 10 mm

Chave de fenda recomendada:M3.5

Pozidriv 2

Posição de montagem:1 ... 6

Montagem na calha DIN:TH35-15 (trilho de montagem de 35 x 15 mm) acc. para IEC 60715

TH35-7.5 (trilho de montagem de 35 x 7,5 mm) acc. para IEC 60715

Tipo de atuador:Manivela Rotativa

Indicação de posição de contato:LIGADO DESLIGADO

Normas:IEC/EN 60947-1

IEC/EN 60947-2

IEC/EN 60947-4-1

UL 60947-1

UL 60947-4-1

Técnico UL/CSA

Tensão operacional máxima UL/CSA:Circuito principal 600 V CA

Classificação de potência UL/CSA:(440 ... 480 V CA) Trifásico 0,75 Hp

(550 ... 600 V CA) Trifásico 0,75 Hp

Circuito principal de capacidade de conexão UL/CSA:Flexível 1/2x 14-8 AWG

encalhado 1/2x 14-8 AWG

Torque de aperto UL/CSA:Circuito auxiliar 7 pol·lb

Circuito principal 14 pol·lb

Ambiental

Temperatura do ar ambiente:Ao redor do invólucro 0 ... +40 °C

Operação -25 ... +50 °C

Operação compensada -25 ... +50 °C

Armazenamento -50 ... +80 °C.



Data 28/04/2021

Peso: 0,360

Medidas  6x8x10

Localizador:GP04CL36P6,b1p02c
