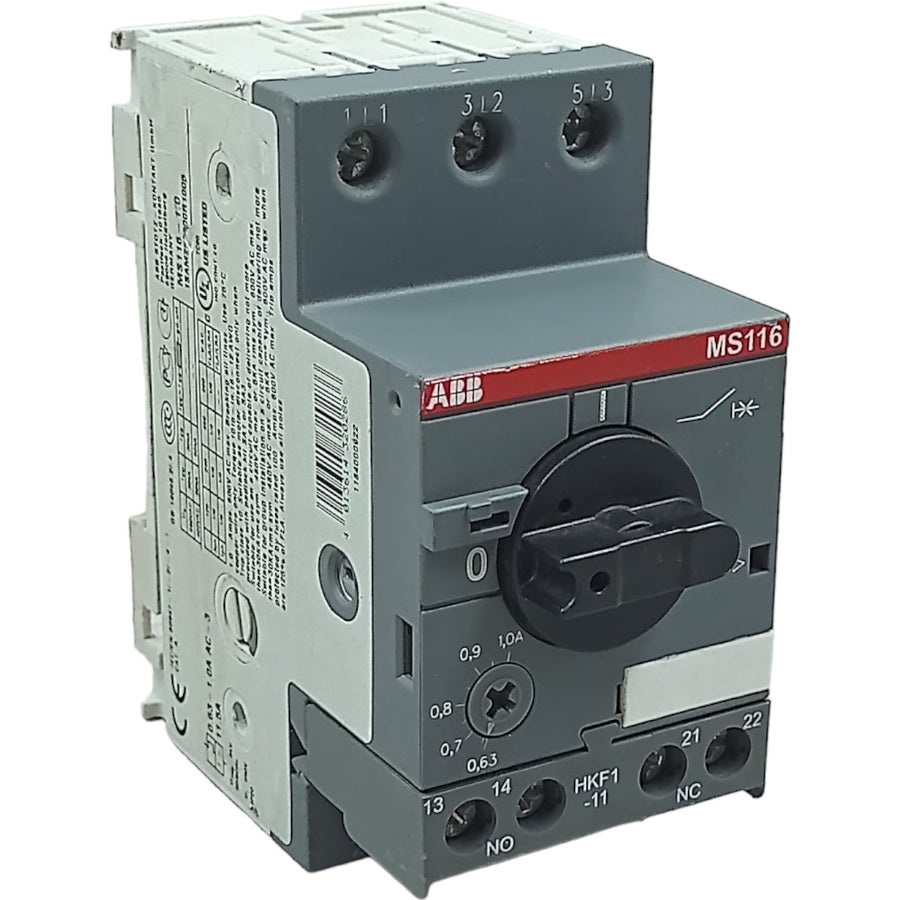

Disjuntor Motor ABB MS116-1 0,63-1A 1SAM250000R1005

Disjuntor Motor ABB MS116-1 0,63-1A

Produto novo fora da caixa do fabricante

Marca: ABB

Modelo: MS116-1  1SAM250000R1005





Um interruptor de motor é um dispositivo de proteção elétrica especialmente projetado para proteger motores elétricos contra sobrecargas, curtos-circuitos e falhas de fase. Ele combina as funções de um interruptor e de um relé de sobrecarga térmica, oferecendo proteção completa para motores em diversas aplicações industriais e comerciais.



MS116-1.0 Partida manual de motor 0,63 ... 1,0 A



A partida manual de motor MS116-1.0 (também conhecida como disjuntor de proteção de motor ou protetor manual de motor) é um dispositivo compacto de 45 mm de largura com corrente operacional nominal de Ie = 1,0 A. Este dispositivo é usado para ligar e desligar motores manualmente e para protegê-los de forma confiável e sem a necessidade de fusível contra curtos-circuitos, sobrecargas e falhas de fase. A partida manual do motor oferece capacidade nominal de interrupção de curto-circuito Ics = 50 kA a 400 VCA e classe de disparo 10A. Outras características são a função de desconexão integrada, compensação de temperatura, mecanismo sem desarme e uma alavanca rotativa com indicação clara da posição da chave. A partida manual de motor é adequada para aplicações trifásicas e monofásicas. Contatos auxiliares, contatos de sinalização, relés de mínima tensão, disparos de derivação, barramentos trifásicos, blocos de alimentação e dispositivos de travamento para proteção contra alterações não autorizadas estão disponíveis como acessórios.



Técnico

Capacidade nominal de interrupção de curto-circuito em serviço (Ics):

(230 V CA) 50 kA

(400 V CA) 50 kA

(440 V CA) 50 kA

(500 V CA) 30 kA

(690 V CA) 30 kA

Capacidade nominal final de interrupção de curto-circuito (Icu):

(230 V CA) 100 kA

(400 V CA) 100 kA

(440 V CA) 100 kA

(500 V CA) 100 kA

(690 V CA) 100 kA

Configuração de corrente instantânea nominal de curto-circuito (Ii):

12,5 A

Faixa de ajuste:

0,63...1,0A

Potência Operacional Nominal AC-3 (Pe):

(400 V) Trifásico 0,25 kW

Potência Operacional Nominal AC-3e (Pe):

(400 V) Trifásico 0,25 kW

Tensão operacional nominal:

Circuito Principal 690 V CA

Corrente operacional nominal (Ie):

1A

Corrente Operacional Nominal AC-3 (Ie):

1A

Corrente Operacional Nominal AC-3e (Ie):

1A

Frequência nominal (f):

Circuito Principal 50 Hz

Circuito Principal 60 Hz

Tensão nominal suportável ao impulso (Uimp):

Circuito Principal 6 kV

Tensão nominal de isolamento (Ui):

690V

Perda de energia:

em condições nominais de operação por pólo 0,6 ... 1,6 W

Número de polos:

3

Corrente Térmica Convencional ao Ar Livre (Ith):

Circuito Principal 1 A

Grau de proteção:

Carcaça IP20

Terminais do Circuito Principal IP10

Grau de poluição:

3

Durabilidade Elétrica:

Ciclo 100.000

Durabilidade Mecânica:

Ciclo 100.000

Tipo de terminal:

Terminais de parafuso

Circuito principal de capacidade de conexão:

Flexível com ponteira 1/2x 0,75 ... 2,5 mm²

Flexível com ponteira isolada 1/2x 0,75 ... 2,5 mm²

Flexível 1/2x 0,75 ... 2,5 mm²

Rígido 1/2x 1 ... 4 mm²

Binário de abertura:

Circuito Principal 0,8 ... 1,2 N·m

Comprimento de descascamento do fio:

Circuito Principal 9 mm

Chave de fenda recomendada:

Pozidriv 2

Posição de montagem:

qualquer

1...6

Montagem na calha DIN:

TH35-15 (trilho de montagem 35 x 15 mm) conforme. conforme IEC 60715

TH35-7.5 (trilho de montagem de 35 x 7,5 mm) conforme. conforme IEC 60715

Distância mínima de montagem:

Placa Condutora Elétrica, Horizontal - Até 400 V 0 mm

Placa Condutora Elétrica, Horizontal - Até 690 V 1,5 mm

Placa condutora elétrica, vertical 75 mm

Outro dispositivo do mesmo tipo, horizontal 0 mm

Outro dispositivo do mesmo tipo, vertical 150 mm

Tipo de atuador:

Alça Rotativa

Indicação de posição de contato:

LIGADO DESLIGADO

Normas:

CEI/EN 60947-1

CEI/EN 60947-2

CEI/EN 60947-4-1

UL 60947-1

UL 60947-4-1



Data: 17/06/2024

Peso: 0,242

Medidas: 10x15x24

Localizador: B8P2C
