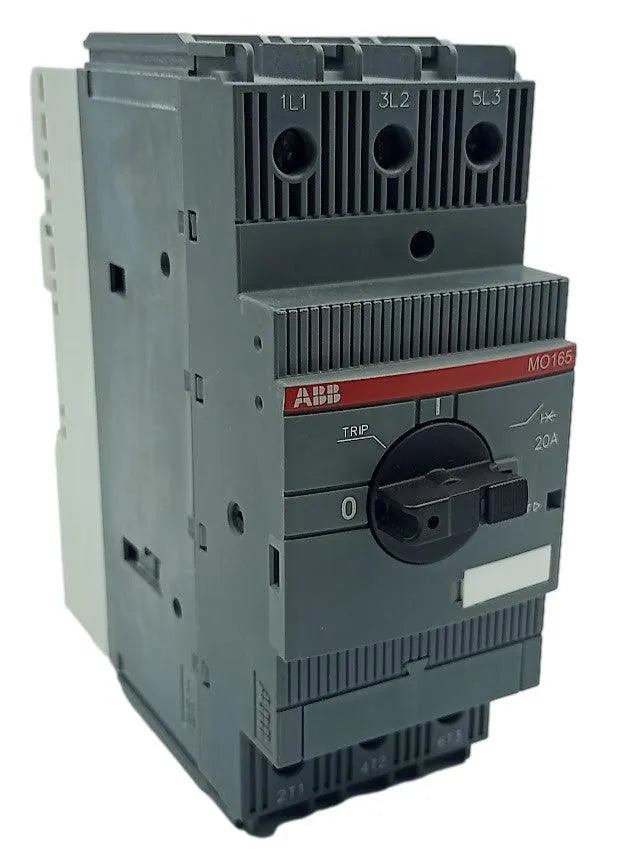

Disjuntor Motor ABB MO165-20 1SAM4610000R1012 20A 690v 8kV

Disjuntor Motor ABB MO165-20 1SAM4610000R1012 20A 690v 8kV

Produto Novo na caixa do fabricante

Marca:   ABB

Modelo : MO165-20 1SAM4610000R1012



A partida de motor manual MO165 somente magnética é uma linha compacta e potente para proteção de motores de até 45 kW (400 V) em largura de 55 mm. Os dispositivos são usados ​​para ligar e desligar manualmente cargas/motores e protegê-los de forma confiável e sem a necessidade de um fusível contra curtos-circuitos. A partida de motor manual oferece uma capacidade nominal de interrupção de curto-circuito de serviço de até 100 kA a 400 V CA. Uma combinação com relés de sobrecarga ou controladores de motor permite a proteção dos motores. Outras características são a função de desconexão embutida, mecanismo livre de desarme e uma alavanca rotativa com uma indicação clara da posição da chave. As partidas de motor manuais magnéticas somente são adequadas para aplicações trifásicas e monofásicas. A alça é bloqueável para proteger contra alterações não autorizadas. Contatos auxiliares, contatos de sinalização, disparadores de mínima tensão, disparos shunt.



Técnico

Capacidade nominal de interrupção de curto-circuito de serviço (I cs ):(230 V AC) 100 kA

(250 V DC) 3 Pólos em Série 100 kA

(400 V AC) 100 kA

(440 V AC) 75 kA

(500 V AC) 40 kA

(690 V AC) 10 kA

Capacidade máxima nominal de interrupção de curto-circuito (I cu ):(230 V AC) 100 kA

(250 V DC) 100 kA

(400 V AC) 100 kA

(440 V AC) 75 kA

(500 V AC) 40 kA

(690 V AC) 10 kA

Configuração de corrente de curto-circuito instantânea nominal (I i ):300A

Faixa de ajuste:Nenhum

Potência Operacional Nominal AC-3 (P e ):(400 V) Trifásico 7,5 kW

Potência Operacional Nominal AC-3e (P e ):(400 V) Trifásico 7,5 kW

Tensão operacional nominal:Circuito Principal 690 V AC

Circuito Principal 250 V DC

Corrente Operacional Nominal (I e ):20A

Corrente Operacional Nominal AC-3 (I e ):20A

Corrente Operacional Nominal AC-3e (I e ):20A

Corrente Operacional Nominal DC-5 (I e ):20A

Frequência Nominal (f):Circuito Principal 50 Hz

Circuito Principal 60 Hz

Tensão nominal de resistência ao impulso (U imp ):Circuito Principal 8 kV

Tensão Nominal de Isolamento (U i ):1000 V

Perda de energia:3,72 W.

Número de postes:3

Corrente Térmica de Ar Livre Convencional (I th ):Circuito Principal 20 A

Grau de proteção:Alojamento IP20

Terminais do Circuito Principal IP10

Grau de poluição:3

Durabilidade Elétrica:25.000 ciclos

Durabilidade Mecânica:50.000 ciclos

Tipo de terminal:Terminais de parafuso

Capacidade de conexão do circuito principal:Flexível com virola 1/2x 1 ... 35 mm²

Flexível com virola isolada 1/2x 1 ... 35 mm²

Flexível 1/2x 1 ... 35 mm²

Rígido 1/2x 1 ... 4 mm²

Sólido 1/2x 1 ... 4 mm²

Encalhado 1/2x 1 ... 50 mm²

Torque de aperto:Circuito Principal 4 N·m

Comprimento de decapagem do fio:Circuito Principal 16 mm

Chave de fenda recomendada:Pozidriv 2

Posição de montagem:1 ... 6

Montagem em trilho DIN:TH35-15 (trilho de montagem de 35 x 15 mm) de acordo com conforme IEC 60715

TH35-7,5 (trilho de montagem de 35 x 7,5 mm) de acordo com para IEC 60715

Distância Mínima de Montagem:Placa condutora elétrica, horizontal - até 1000 V 1,5 mm

Placa condutora elétrica, horizontal - até 400 V 0 mm

Placa condutora elétrica, horizontal - até 690 V 1,5 mm

Placa condutora elétrica, vertical 75 mm

Outro dispositivo Mesmo tipo, horizontal 0 mm

Outro Dispositivo Mesmo Tipo, Vertical 150 mm

Tipo de atuador:Punho Rotativo

Indicação de Posição de Contato:LIGADO / DESLIGADO / VIAGEM

Padrões:CSA 22.2 No. 14

IEC/EN 60947-1

IEC/EN

60947-2 IEC/EN 60947-4-1

UL 60947-4-1

Observações:Para proteção de sobrecarga dos motores, deve ser usado um relé de sobrecarga térmico ou eletrônico apropriado

Técnico UL/CSA

Classificação de Corrente de Curto-Circuito (SCCR):Controladores combinados autoprotegidos manuais (Tipo E), (480Y / 277 V CA) 65 kA

Controladores combinados autoprotegidos manuais (Tipo E), (600Y / 347 V CA) 30 kA

Qualquer fusível ou disjuntor listado pela UL, grupo Instalações (480 V AC) 65 kA

Qualquer fusível ou disjuntor listado UL, instalações de grupo (600 V AC) 30 kA

Qualquer fusível ou disjuntor listado UL, desconexão do motor (480 V AC) 65 kA

Qualquer fusível ou circuito listado UL -Disjuntores, desconexão do motor (600 V CA) 30 kA

Qualquer fusível ou disjuntor listado pela UL, proteção do condutor de derivação em instalações em grupo (480Y / 277 V CA) 65 kA

Qualquer fusível ou disjuntor listado pela UL, proteção do condutor de derivação no grupo Instalações (600Y / 347 V AC) 30 kA

Tensão Máxima de Operação UL/CSA:Circuito Principal 600 V AC

Amperagem UL/CSA:20A

Classificação de potência UL/CSA:(200 V CA) Trifásico 5 Hp

(208 V CA) Trifásico 5 Hp

(220 ... 240 V CA) Trifásico 5 Hp

(440 ... 480 V CA) Trifásico 10 Hp

(550 ... 600 V CA) V AC) Trifásico 15 HP

Amps de carga total Uso do motor:(200 V CA) Trifásico 17,5 A

(208 V CA) Trifásico 16,7 A

(220 ... 240 V CA) Trifásico 15,2 A

(440 ... 480 V CA) Trifásico 14 A

(550 ... 600 V CA) V AC) Trifásico 17 A

Amps de rotor bloqueado:(200 V CA) Trifásico 105,8 A

(208 V CA) Trifásico 102 A

(220 ... 240 V CA) Trifásico 92 A

(440 ... 480 V CA) Trifásico 81 A

(550 ... 600 V CA) V AC) Trifásico 93 A

Classificação de uso geral UL/CSA:(600 V CA) 20 A

Capacidade de conexão do circuito principal UL/CSA:Flexível 1/2x 16-0 AWG

Encalhado 1/2x 16-0 AWG

Torque de Aperto UL/CSA:Circuito Principal 35 pol·lb

Ambiental

Temperatura ambiente:Operação -25 ... +60 °C

Operação Compensada -25 ... +60 °C

Armazenamento -50 ... +80 °C

Compensação da temperatura do ar ambiente:No

Altitude máxima de operação permitida:2.000 m

Resistência ao choque seg. para IEC 60068-2-27:11 ms Pulso 25g

Resistência a Vibrações acc. para IEC 60068-2-6:5g / 3 ... 150 Hz









Data 08/07/2022

Peso: 1,050

Medidas  6x14x18

Localizador : GP04CL16P06
