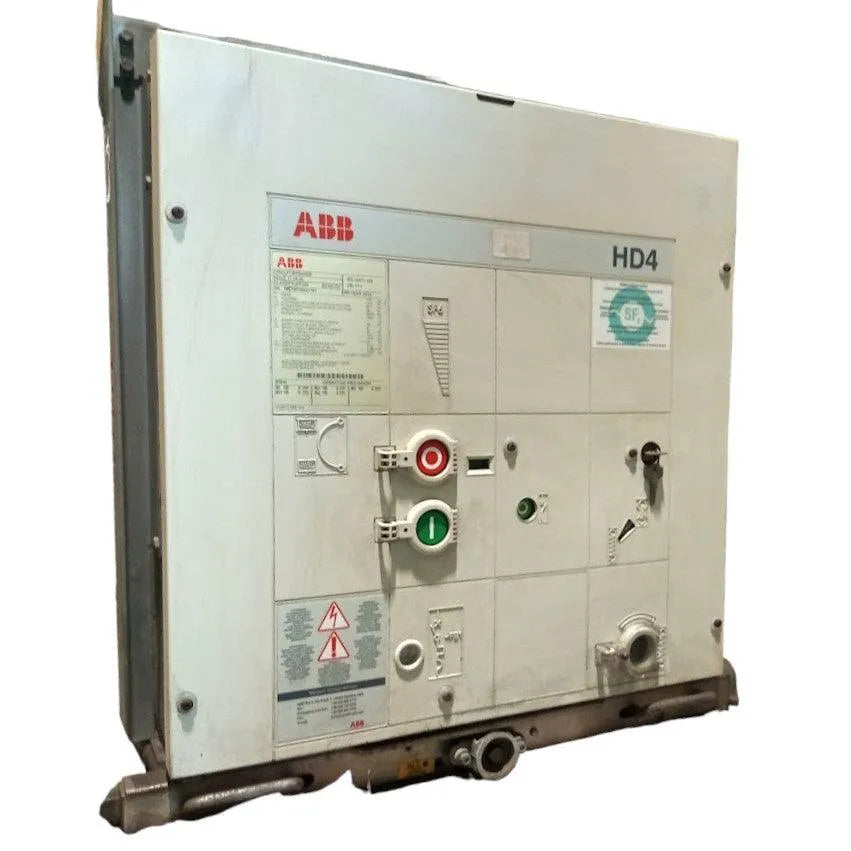

Disjuntor a Gás ABB HD4/Z 17.16.40 17,5kV 1600A 40kA

Disjuntor a Gás ABB HD4/Z 17.16.40 1VC1BF0021701 17,5kV 1600A 40kA

Produto novo Fora da caixa do fabricante

Marca: ABB

Modelo:  HD4/Z 17.16.40 1VC1BF0021701









Um disjuntor a gás, ou disjuntor de gás, é um tipo de dispositivo de proteção elétrica projetado para interromper o fluxo de corrente em um circuito elétrico em caso de uma condição anormal, como uma sobrecarga ou curto-circuito. Ao contrário dos disjuntores convencionais que utilizam interruptores mecânicos, os disjuntores a gás usam um meio gasoso para extinguir o arco elétrico que se forma quando a corrente é interrompida.



O princípio de funcionamento básico de um disjuntor a gás envolve o uso de um gás isolante, como o hexafluoreto de enxofre (SF6), que é introduzido no interior do equipamento. Quando ocorre uma falha no circuito, gerando um arco elétrico, o gás é liberado para extinguir esse arco. Isso é feito para prevenir danos aos componentes do disjuntor e garantir uma interrupção segura da corrente.



O circuito de média tensão HD4

disjuntores usam tecnologia de gás SF6

para proteger seus ativos, ideal para

todas as aplicações onde um

a comutação suave é uma vantagem. Os HD4 são a melhor resposta para

a maioria dos campos de aplicação

como distribuição de energia,

proteção de cabos, aéreos

linhas, transformadores e

subestações. Circuito de média tensão HD4

disjuntores usam hexafluoreto de enxofre

gás (SF6) para extinguir o

arco elétrico e como isolante

médio. A quebra do gás SF6 ocorre

sem qualquer corte de arco e

sem geração de

sobretensões. Esses

características garantem longo

vida elétrica do disjuntor

e tensões dinâmicas, dielétricas e térmicas limitadas no

instalação. Os pólos do disjuntor, que

compõem a parte de ruptura, são

sistemas com pressão selada vitalícia (normas IEC 62271-100)

e são isentos de manutenção.

O tipo mecânico ESH

mecanismo de operação, com

energia armazenada tem liberação livre

e permite abrir e fechar

operações independentemente do

ações do operador. O mecanismo operacional e

os postes são fixados ao metal

estrutura que também funciona como

suporte para a cinética para

operar os contatos móveis.





                              Detalhes Técnicos

Tensão Nominal: 17,5kV

Classe de Isolação: 17,5kV

Corrente Nominal: 1600A

Capacida de Ruptura: 40kA

Fase: 03

Frequência: 60Hz



                                Tipo de Instalação:

Extraível e manual elétrico.



              Caracteristicas de equipamento com comando elétrico:

Bobina de Abertura: 125 VCC/VCA

Bobina de Fechamento: 125 VCC/VCA

Bobina de Bloqueio: 125 VCC/VCA

Motor: 125 VCC/VCA









Data: 09/01/2024

Peso: 80,000

Medidas: 66x70x75

Localizador:  A7P1B
