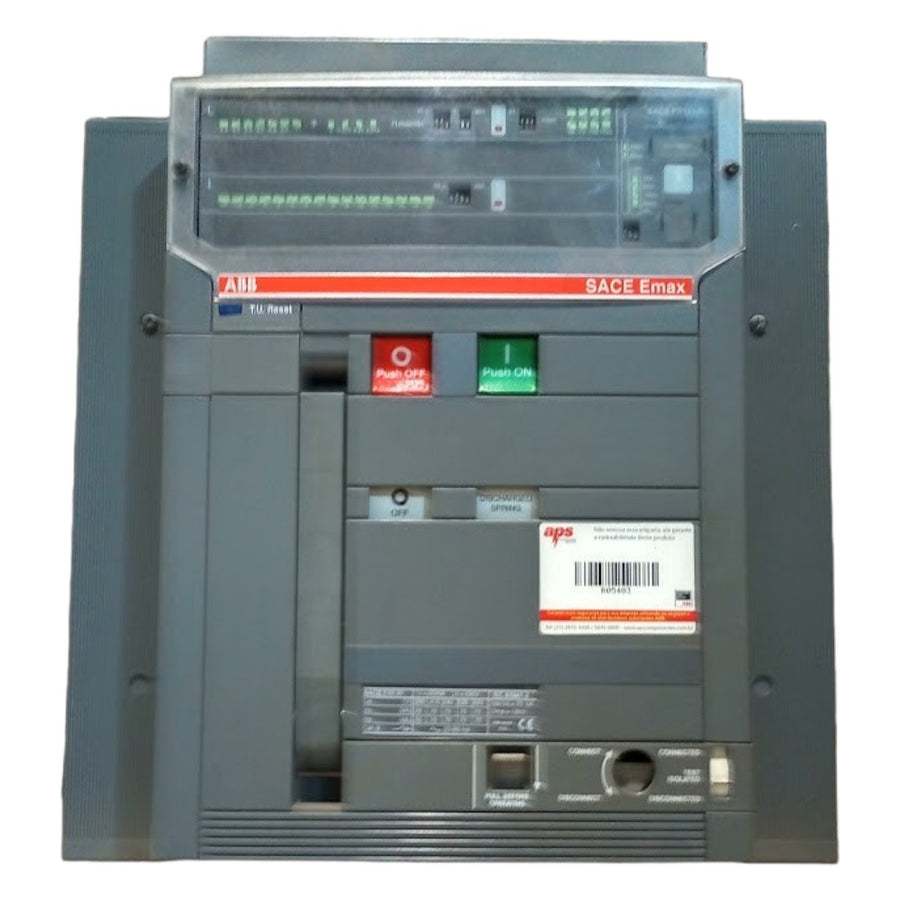

Disjuntor 3P ABB SACE E3S 20 PR121/P-LSI 2000A 690v 12kV

Disjuntor Tripolar ABB SACE E3S 20 PR121/P-LSI 2000A 690v 12kV

Produto novo fora da caixa do fabricante

Marca:ABB

Modelo:SACE E3S 20 PR121/P-LSI  1SDA082716R1









Um disjuntor tripolar caixa moldada é um dispositivo de proteção elétrica utilizado em sistemas elétricos para interromper o fluxo de corrente em caso de sobrecarga ou curto-circuito. O termo "tripolar" refere-se ao fato de que o disjuntor tem três polos, indicando que é capaz de interromper a corrente em todos os três condutores (fases) de um sistema trifásico.



A expressão "caixa moldada" se refere ao invólucro do disjuntor, que é fabricado por moldagem. Esse invólucro é projetado para fornecer isolamento e proteção mecânica aos componentes internos do disjuntor. Ele é tipicamente feito de materiais termofixos, como plásticos de engenharia, e oferece resistência ao fogo, isolamento elétrico e proteção contra impactos.



Principais características de um disjuntor tripolar caixa moldada:



Trifásico: Projetado para operar em sistemas elétricos trifásicos, onde há três condutores de fase.



Capacidade de Interrupção: Indica a capacidade do disjuntor de interromper uma corrente de curto-circuito sem danificar os componentes internos. A capacidade de interrupção é uma especificação importante para garantir a segurança do sistema.



Ajuste de Corrente: Os disjuntores caixa moldada geralmente possuem a capacidade de ajustar a corrente de disparo, permitindo adaptar-se às necessidades específicas do sistema.



Proteção Térmica e Magnética: Oferecem proteção contra sobrecarga por meio de dispositivos térmicos e proteção contra curto-circuito por meio de dispositivos magnéticos.



Indicação de Estado: Alguns modelos possuem indicadores visuais ou dispositivos de sinalização para mostrar o estado do disjuntor (ligado/desligado).



Uso em Painéis Elétricos: São comumente instalados em painéis elétricos e quadros de distribuição para proteger circuitos e equipamentos elétricos.



Os disjuntores tripolares caixa moldada são essenciais em sistemas elétricos industriais e comerciais, fornecendo uma camada crítica de proteção para prevenir danos causados por condições adversas de corrente elétrica.















E3S 2000 PR121/P-LSI In=2000A 3p F HR+ACC



DISJUNTOR E3S 2000A TRIPOLO FIXO COM TERMINAIS TRASEIRO HORIZONTAL SOBRECORRENTE PR121/P-LSI R2000 EQUIPADO COM: 4 CONTATOS AUXILIARES E DISJUNTOR C. NA POSIÇÃO ABERTO-FECHADO; ABERTO DE FECHO 220/240V E1/6-T8; LIBERAÇÃO DE SUBTENSÃO 220/240V E1/6-T8; DISPOSITIVO MOTOR ENGRENADO 220/250V E1/6-T8; CONTADOR DE OPERAÇÕES MECC.E1/6-T8; ELECTR.I1/4 INDICAT.TRIP PR12x E1-6-T8; SHUNT ABERTO.LIBERAÇÃO 220/240V E1/6-T8; 4OP/CL AUX C.2Q24V+2Q400V PR121+MS E1 6n; BLOQUEIO DE CHAVE ABERTO POS. DIFERENTE. CHAVES E1/6 novas;





Informações adicionais

Tipo atual: CA

Durabilidade elétrica: 9.000 ciclos

20 ciclos por hora

Durabilidade Mecânica: 20.000 ciclos

60 ciclos por hora

Tipo de produto principal: SACE Emax

Nome do Produto: Disjuntor Aéreo

Tipo do produto: Disjuntor pneumático

Corrente nominal (In):2000 A

Tensão nominal (Ur):690 V

Tensão nominal suportável ao impulso (Uimp): 12 kV

Tensão nominal de isolamento (Ui):1000 V

Corrente operacional nominal (Ie):2000 V

Tensão nominal de operação: 690 V

Capacidade nominal de interrupção de curto-circuito (Ics): (220 V CA) 75 kA

(230 V CA) 75 kA

(380 V CA) 75 kA

(400 V CA) 75 kA

(415 V CA) 75 kA

(440 V CA) 75 kA

(500 V CA) 75 kA

(660 V CA) 75 kA

(690 V CA) 75 kA

Corrente nominal suportável de curto período de baixa tensão (Icw): por 1 s 75 kA

por 3 s 75 kA

Capacidade nominal máxima de interrupção de curto-circuito (Icu): (220 V CA) 75 kA

(230 V CA) 75 kA

(380 V CA) 75 kA

(400 V CA) 75 kA

(415 V CA) 75 kA

(440 V CA) 75 kA

(500 V CA) 75 kA

(525 V CA) 75 kA

(660 V CA) 75 kA

(690 V CA) 75 kA

Corrente ininterrupta nominal (Iu):2000 A

Lançamento: PR121/P-LSI

Tipo de liberação: EL

Nível de desempenho de curto-circuito:S

Normas: IEC

Subtipo: E3

Tipo de Conexão Terminal: Disjuntores Fixos

Traseira plana Horizontal

Versão:F



Data:09/01/2023

Peso:60,000Kg

Medidas:38X31X39

Localizador:B8P1B
