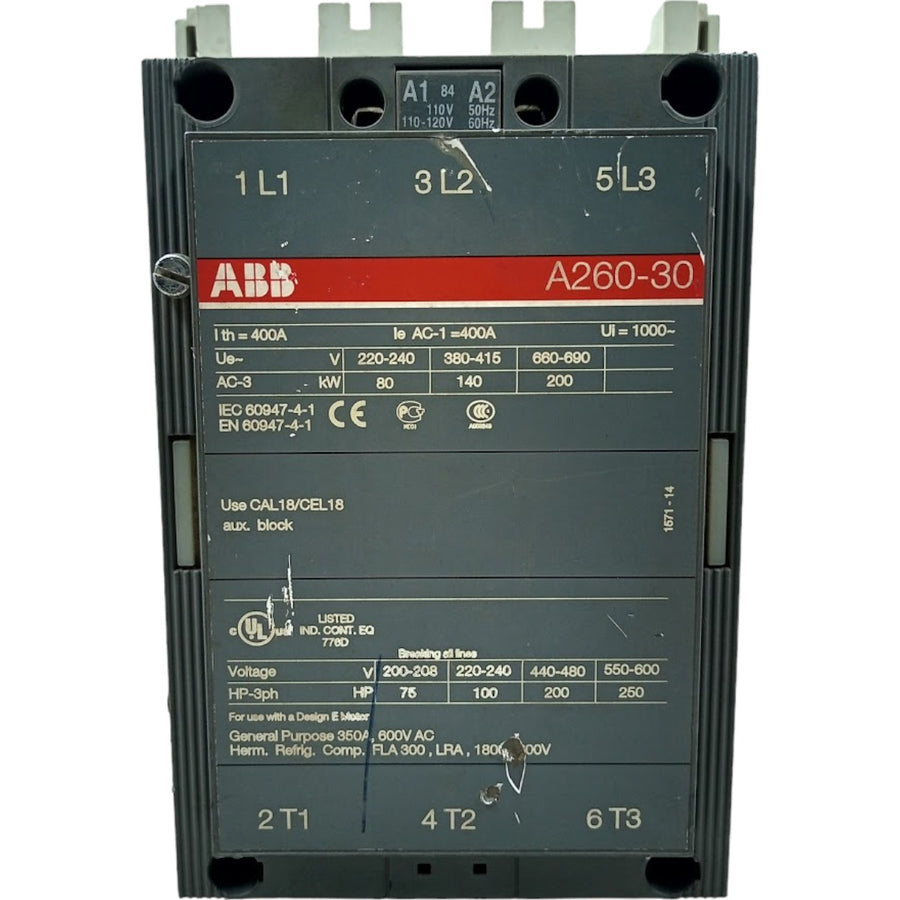

Contator Tripolar ABB A260-30-11-84 110-120v 60Hz

Contator Tripolar ABB A260-30-11-84 110-120v 60Hz

Produto Usado fora da caixa do fabricante

Marca: ABB

Modelo: A260-30-11-84  1SFL531001R8411







Um contator tripolar é um dispositivo eletromecânico utilizado para ligar e desligar circuitos elétricos de corrente alternada (AC) trifásicos. Ele é amplamente empregado em sistemas de controle e automação industrial para acionar motores, resistências, capacitores e outros equipamentos que operam em sistemas trifásicos.



 Um contator tripolar possui três polos, cada um correspondendo a uma fase do sistema trifásico (R, S, T ou L1, L2, L3). Isso permite o controle simultâneo das três fases de um circuito trifásico.



Descrição do catálogo:

A260-30-11 Contator 110V 50Hz / 110-120V 60Hz

Descrição longa:

Um contator trifásico adequado para diversas aplicações, como partida de motor, isolamento, bypass e aplicação de distribuição até no máximo 690 V. Operado com tensão de controle, versões de 24 a 0,690 CA, 50 e 60 Hz



Técnico

Número de contatos principais NÃO:

3

Número de Contatos Principais NC:

0

Número de Contatos Auxiliares NÃO:

1

Número de Contatos Auxiliares NC:

1

Tensão operacional nominal:

Circuito Principal 690 V

Frequência nominal (f):

Circuito Principal 50/60 Hz

Corrente Térmica Convencional ao Ar Livre (Ith):

conta. conforme IEC 60947-4-1, contatores abertos 0 = 40 °C 400 A

Corrente Operacional Nominal AC-1 (Ie):

(690 V) 40 C 400 A

(690 V) 55 C 350 A

(690 V) 70 C 290 A

Corrente Operacional Nominal AC-3 (Ie):

(415 V) 55 C 260 A

(440 V) 55 C 240 A

(500 V) 55 C 240 A

(690 V) 55 C 220 A

(380/400 V) 55 °C 260 A

(220/230/240 V) 55°C 260

Potência Operacional Nominal AC-3 (Pe):

(415 V) 140 kW

(440 V) 140 kW

(500 V) 180 kW

(690 V) 200 kW

(380/400 V) 140 kW

(220/230/240 V) 80 kW

Capacidade nominal de interrupção AC-3:

8 x Ou seja, AC-3

Capacidade nominal de fabricação AC-3:

10 x Ou seja, AC-3

Dispositivos com proteção de curto-circuito:

Fusíveis tipo gG 500 A

Corrente nominal de baixa tensão suportável de curto período (Icw):

a 40 °C Temp Ambiente, em Ar Livre, de um Estado Frio 10 s 2400 A

a 40 °C Temp ambiente, ao ar livre, a partir de um estado frio 15 min 500 A

a 40 °C, temperatura ambiente, ao ar livre, a partir de um estado frio 1 min 1100 A

a 40 °C, temperatura ambiente, ao ar livre, a partir de um estado frio 1 s 3500 A

a 40 °C Temp ambiente, ao ar livre, a partir de um estado frio 30 s 1500 A

Capacidade Máxima de Quebra:

cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 2600 A

cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 2.400 A

Frequência máxima de comutação elétrica:

(AC-1) 300 ciclos por hora

(AC-2 / AC-4) 150 ciclos por hora

(AC-3) 300 ciclos por hora

Corrente operacional nominal DC-1 (Ie):

(110 V) 2 pólos em série, 40 C 400 A

(220 V) 3 polos em série, 40 C 400 A

Corrente operacional nominal DC-3 (Ie):

(110 V) 2 pólos em série, 40 C 400 A

(220 V) 3 polos em série, 40 C 400 A

Corrente operacional nominal DC-5 (Ie):

(110 V) 2 pólos em série, 40 C 400 A

(220 V) 3 polos em série, 40 C 400 A

Tensão nominal de isolamento (Ui):

conta. conforme IEC 60947-4-1 e VDE 0110 (Gr. C) 1000 V

conta. para UL/CSA 600 V

Tensão nominal suportável ao impulso (Uimp):

Circuito Principal 8 kV

Durabilidade Mecânica:

5 milhões

Frequência máxima de comutação mecânica:

3600 ciclos por hora

Limites operacionais da bobina:

(de acordo com IEC 60947-4-1) 0,85 x Uc Mín. ... 1,1 x Uc máx. (em 0 < 70 °C)

Tensão nominal do circuito de controle (Uc):

50 Hz 110 V

60 Hz 110 ... 120 V









Data:29/05/2024

Peso:6,120Kg

Medidas: 24x20x15

Localizador: A14P3B
