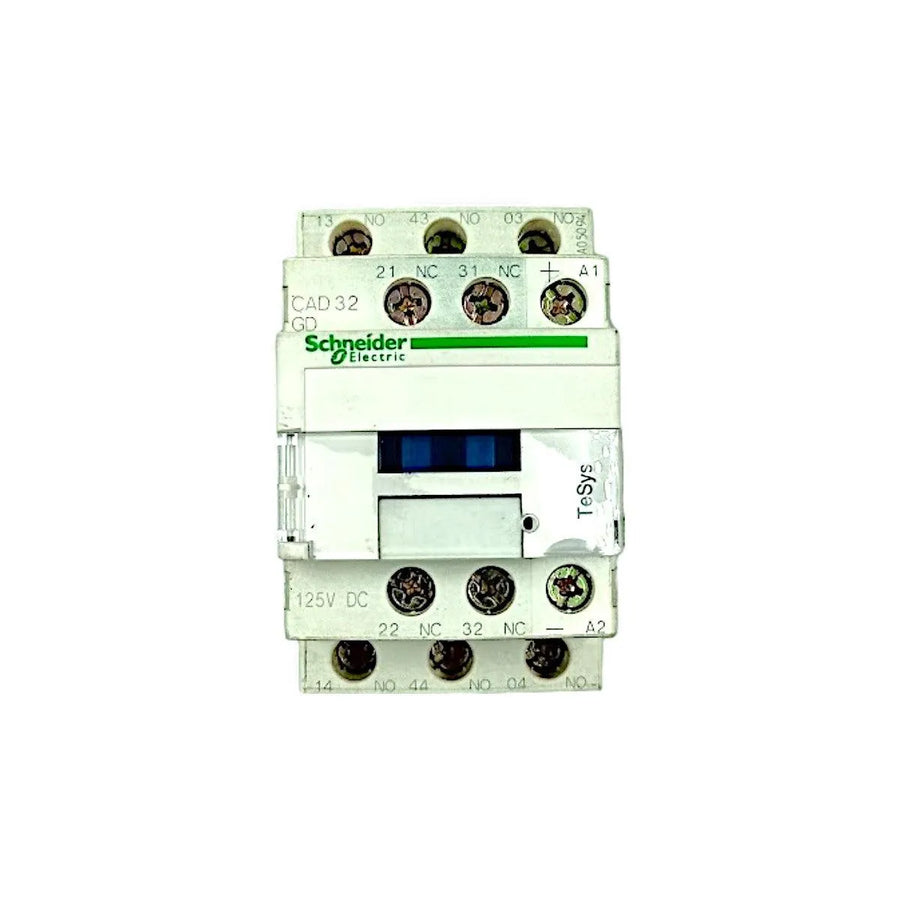

Contator Auxiliar Schneider CAD32GD 10A 125VDC 3NA+2NF
Em caso de revenda, entre em contato antecipadamente para consultar valores referentes à Substituição tributária.
Verifique na descrição abaixo o estado do item anunciado. Por lá é indicado se o item é novo, usado e todas as outras informações que o comprador precisa saber antes de realizar a compra.
Contator Auxiliar Schneider CAD32GD 10A 125V
Produto USADO fora da caixa do fabricante
Marca: Schneider
Modelo: CAD32GD 10A 125V
Um contator auxiliar é um tipo de dispositivo elétrico que é usado em conjunto com um contator principal para fornecer funções adicionais de controle e monitoramento em sistemas elétricos. Ele é conectado ao contator principal e auxilia no processo de comutação de circuitos elétricos.
Eles garantem que certas operações ocorram em uma sequência específica.
Os contatos auxiliares podem ser usados para indicar se um dispositivo está ligado ou desligado.
Os contatos auxiliares são montados no mesmo invólucro do contator principal e são acionados por ele. Eles são conectados ao circuito de controle do contator principal e podem ser normalmente abertos (NA) ou normalmente fechados (NF), dependendo da aplicação específica. Esses dispositivos são comumente encontrados em sistemas de automação industrial, como painéis de controle de máquinas e processos.
CONTATOR AUXILIAR TESYS D 3NA+2NF 120VDC CAD32GD
Contator auxiliar TeSys Deca, 5 contatos (3NA + 2NF), 10A/690V, para controle de cargas eletromagnéticas AC-15/DC-13. Fornece um circuito de controle de 125V CC sem consumo de inrush e equipado com um dispositivo de supressão de surto, conexão por terminais de grampo de parafuso. Para altas taxas de operação de até 180 ciclos/min e temperatura ambiente -40/+60°C, obtém alta confiabilidade e durabilidade. Compacto (largura 45mm), para encaixe em trilho DIN 35mm ou fixação por parafuso. Certificação multipadrões (IEC, UL, CSA, CCC, EAC, Marine), produto Green Premium (RoHS/REACh).
Principal
linha
TeSys
TeSys Deca
Nome do produto
TeSys CAD
Tipo de produto ou componente
Relé de controle
Nome abreviado do dispositivo
CAD
aplicação do contator
Circuito de controle
Complementar
Categoria de uso
CC-13
CA-14
CA-15
composição de contatos de polos
3 NA + 2 NF
[Ue] tensão de operação nominal
<= 690 V CA 25...400 Hz
tipo do circuito de controle
CC padrão
tensão de circuito de controle
125 V CC
[Uimp] tensão nominal suportável de impulso
6 kV conforme IEC 60947
[Ith] corrente térmica ao ar livre convencional
10 A (at 60 °C)
capacidade de fechamento nominal Irms
140 A CA para IEC 60947-5-1
250 A CC para IEC 60947-5-1
[Icw] corrente nominal de curta duração admissível
100 A - 1 s
120 A - 500 ms
140 A - 100 ms
classificação do fusível associado
10 A gG conforming to IEC 60947-5-1
[Ui] tensão de isolamento nominal
600 V UL certificado
600 V CSA certificado
690 V para IEC 60947-5-1
Suporte de montagem
Calha
Placa
conexões - terminais
Terminais de parafuso 1 cabo(s)1…4 mm²Flexível Sem ponta do cabo
Terminais de parafuso 2 cabo(s)1…4 mm²Flexível Sem ponta do cabo
Terminais de parafuso 1 cabo(s)1…4 mm²Flexível Com ponta do cabo
Terminais de parafuso 2 cabo(s)1…2,5 mm²Flexível Com ponta do cabo
Terminais de parafuso 1 cabo(s)1…4 mm²Sólido Sem ponta do cabo
Terminais de parafuso 2 cabo(s)1…4 mm²Sólido Sem ponta do cabo
torque de aperto
1,2 N.m - ligar Terminais de parafuso - com chave de fenda Philips Nº 2
1,2 N.m - ligar Terminais de parafuso - com chave de fenda plano de O 6 mm
1,2 N.m - ligar Terminais de parafuso - com chave de fenda Pozidriv n 2
limites de tensão de circuito de controle
0,1...0,25 Uc -40…70 °C saída CC
0,7...1,25 Uc -40…60 °C funcionamento CC
1...1.25 Uc 60…70 °C funcionamento CC
tempo de operação
53...72 ms energização da bobina e fecho NA
16...24 ms desenergização da bobina e abertura NA
47...63 ms energização da bobina e abertura NF
15...25 ms desenergização da bobina e fecho NF
durabilidade mecânica
30 Mciclos
Maximum operating rate
180 cic/mn
constante temporal
28 ms
potência de irrupção em W
5,4 W 20 °C)
consumo de potência de manutenção em W
5,4 W a 20 °C
tensão de comutação mínima
17 V
corrente de comutação mínima
5 mA
tempo não sobreposto
1,5 ms na energização entre contato NA e NF
1,5 ms na desenergização entre contato NA e NF
resistência de isolamento
> 10 MOhm
Robustez mecânica
Choques relé de controle aberto: 10 Gn para 11 ms conforme IEC 60068-2-27
Choques relé de controle fechado: 15 Gn para 11 ms conforme IEC 60068-2-27
Vibrações relé de controle aberto: 2 Gn, 5...300 Hz conforme IEC 60068-2-6
Vibrações relé de controle fechado: 4 Gn, 5...300 Hz conforme IEC 60068-2-6
Data: 07/03/2024
Peso: 0,500
Medidas: 10x15x24
Localizador: B1P2A
