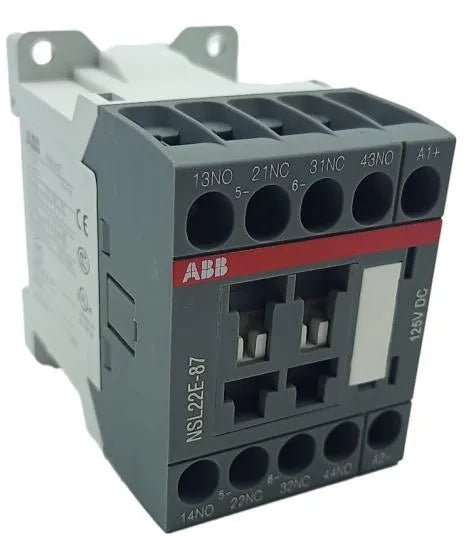

Contator ABB NSL22E-87 1SBH103001R8722 125v 10A 690v

Contator ABB NSL22E-87 1SBH103001R8722 125v 10A 690v

Produto Novo fora da caixa do fabricante

Marca:   ABB

Modelo : NSL22E-87 1SBH103001R8722

Os relés contatores NSL... são usados ​​para comutação de circuitos auxiliares e circuitos de controle. - Blocos de polos e contatos auxiliares: relés contator de 4 polos, blocos de contatos auxiliares adicionais montados na frente (contatos auxiliares ligados mecanicamente em conformidade com o Anexo L da IEC 60947-5-1 incluindo o símbolo "Ligado mecanicamente" no relé do contator lado) - Circuito de controle: DC operado com circuito magnético de núcleo sólido. A polaridade dos terminais das bobinas (A1+ e A2-) deve ser respeitada - Acessórios: uma ampla gama de acessórios disponíveis Os contatores NSL... são equipados com bobinas CC de baixo consumo e são adequados para um controle direto por saídas PLC.

Técnico

Número de Contatos Auxiliares NÃO:2

Número de Contatos Auxiliares NC:2

Padrões:IEC 60947-5-1 e EN 60947-5-1, UL 508, CSA C22.2 N°14

Tensão operacional nominal:Circuito Auxiliar 690 V

Circuito Principal 690 V

Frequência Nominal (f):Circuito Auxiliar 50/60 Hz

Corrente Térmica de Ar Livre Convencional (I th ):seg. para IEC 60947-5-1, q = 40 °C 10 A

Corrente Operacional Nominal AC-15 (I e ):(500 V) NF 2

(500 V) 2 A

(690 V) 2 A

(24 / 127 V) 6 A

(220 / 240 V) 4 A

(400 / 440 V) 3 A

Corrente de baixa tensão nominal de curta duração (I cw ):por 0,1 s 140 A

por 1 s 100 A

Frequência máxima de comutação elétrica:(AC-15) 1200 ciclos por hora

(DC-13) 900 ciclos por hora

Corrente Operacional Nominal DC-13 (I e ):(24 V) 6 A/144 W

(48 V) 2,8 A/134 W

(72 V) 1 A/72 W

(110 V) 0,55 A/60 W

(125 V) 0,55 A/69 W

(220 V) 0,27 A / 60 W

(250 V) 0,27 A / 68 W

Tensão Nominal de Isolamento (U i ):seg. conforme IEC 60947-5-1 e VDE 0110 (Gr. C) 690 V

seg. para UL/CSA 600 V

Tensão nominal de resistência ao impulso (U imp ):Circuito Auxiliar 6 kV

Frequência máxima de comutação mecânica:3600 ciclos por hora

Tensão nominal do circuito de controle (U c ):Operação DC 125 V

Tempo de operação:Entre Desenergização da Bobina e Fechamento do Contato NF 15 ... 20 ms

Entre Desenergização da Bobina e Abertura do Contato NA 13 ... 17 ms

Entre Energização da Bobina e Abertura do Contato NF 31 ... 53 ms

Entre Energização da Bobina e Fechamento do Contato NA 36 ... 59 ms

Circuito Auxiliar de Capacidade de Conexão:Flexível com virola 1/2x 0,75 ... 2,5 mm²

Flexível com virola isolada 1x 0,75 ... 2,5 mm²

Flexível com virola isolada 2x 0,75 ... 1,5 mm²

Rígido 1/2x 0,75 ... 2,5 mm²

Circuito de controle de capacidade de conexão:Flexível com virola 1/2x 0,75 ... 2,5 mm²

Flexível com virola isolada 1x 0,75 ... 2,5 mm²

Flexível com virola isolada 2x 0,75 ... 1,5 mm²

Rígido 1/2x 0,75 ... 2,5 mm²

Comprimento de decapagem do fio:Circuito Auxiliar 9 mm

Circuito de Controle 9 mm

Grau de proteção:seg. conforme IEC 60529, IEC 60947-1, EN 60529 Terminais Auxiliares IP20

acc. para IEC 60529, IEC 60947-1, EN 60529 Terminais de bobina IP20

Tipo de terminal:Terminais de parafuso.

Data 19/07/2022

Peso: 0,280

Medidas  5x6x7

Localizador: SL6CL80P2
