Chave Fim de Curso ABB LS31P71B11 1SBV010171R1211

Chave Fim de Curso ABB LS31P71B11 1SBV010171R1211

Produto Novo Fora da caixa do fabricante

Marca: ABB

Modelo:  LS31P71B11 1SBV010171R1211

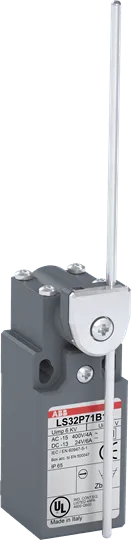

(Foto de capa meramente ilustrativa)



Interruptor de limite LS31P71B11



Uma chave de fim de curso, também conhecida como interruptor de limite ou microinterruptor, é um dispositivo elétrico utilizado em sistemas mecânicos e industriais para detectar a posição final de um objeto ou componente. Ela é projetada para ativar ou desativar um circuito elétrico quando um objeto atinge uma determinada posição ou atende a certos critérios de movimento. Essas chaves são amplamente utilizadas em máquinas e sistemas automatizados para controlar e monitorar o movimento de peças, garantindo que eles atinjam as posições desejadas.



A chave de fim de curso é composta por um mecanismo de atuação (como uma alavanca ou um êmbolo) conectado a contatos elétricos. Quando o objeto ou componente atinge a posição desejada, ele aciona a alavanca ou o êmbolo, que, por sua vez, aciona os contatos elétricos, abrindo ou fechando um circuito elétrico. Isso pode ser usado para controlar motores, parar o movimento de máquinas, iniciar ou interromper processos industriais e assim por diante.



LS31P71B11 é uma chave fim de curso padrão de 30 mm de largura feita de material UL-V0 reforçado com fibra de vidro, com 2 furos de montagem na parte superior, 1 entrada de cabo Pg11 na parte inferior, atuador de alavanca de haste de aço inoxidável ajustável (O3 mm) e 1 NA + 1 contato NC de ação rápida (tipo Zb)



Técnico

Tipo de ação do elemento de contato (de acordo com IEC 60947-5-1):Contatos de ação instantânea

Velocidade de atuação:conta. conforme IEC 60947-5-1 Máx. 1,5 m/s

conforme. conforme IEC 60947-5-1 Min. 0m/s

Torque de atuação:conta. conforme IEC 60947-5-1 Min. 0,1 N·m

Tipo de atuador:alavanca ajustável com haste de aço inoxidável O 3 mm

Ajuste angular da cabeça:cabeça ajustável a cada 90°

Ajuste da alavanca angular:10° em 10°

Valor B10d:Operações 30 milhões

Resistência Climática:de acordo com IEC 68-2-3 e névoa salgada de acordo com IEC 68-2-11

Corrente Térmica Convencional ao Ar Livre (Ith ) :conta. conforme IEC 60947-5-1, Θ = 40 °C 10 A

Capacidade de conexão:Barra AWG 20 ... AWG 14 mm²

Barra 0,5 ... 2,5 mm²

Consistência (medida em 1 milhão de operações):0,1 mm

Formulário do elemento de contato (de acordo com IEC 60947-5-1):Zb

Terminais de conexão (entregues em posição aberta):Parafuso M3.5 (+,-) pozidriv 2 com braçadeira de cabo

Grau de proteção:conta. conforme IEC 60529 IP65

Proteção contra choque elétrico de acordo com. conforme IEC 536:Isolamento duplo - Classe II

Inflamabilidade de acordo com UL94:V-0

Frequência máxima de comutação elétrica:3.600 ciclos por hora

(AC-15) 3.600 ciclos por hora

(DC-13) 3.600 ciclos por hora

Durabilidade Mecânica:0 ciclo

Montagem por Parafusos (não fornecidos):2 x parafusos M4

Movimento a ser detectado:Movimento de tradução totalmente direcional

Número de Contatos Auxiliares NC:1

Número de Contatos Auxiliares NÃO:1

Número e tipo de prensa-cabos inferiores:Prensa-cabo página 11

Dever piloto UL/CSA:A600

Q600

Operação de abertura positiva de contato(s) NC:No

Tensão nominal suportável de impulso (U imp ):6kV

Corrente Operacional Nominal AC-15 (I e ):(230 V CA) 3,1 A

(400 V) NF 4

(24 V) 10 A

(130 V) 5,5 A

(240 V) 3 A

Frequência nominal (f):Circuito de Alimentação 50/60 Hz

Tensão nominal de isolamento (U i ):conta. conforme IEC 60947-5-1 e VDE 0110 (Gr. C) 500 V

sec. para UL/CSA 600 V

Corrente Operacional Nominal DC-13 (I e ):(24 V) 6 A

(110 V) 0,6 A

(125 V) 0,55 A

(250 V) 0,4 A

Resistência entre contatos:25E45

Dispositivos com proteção de curto-circuito:Fusíveis tipo gG 10 A

Marcação de terminais:de acordo com EN 50013

Ambiental

Temperatura do ar ambiente:Operação -25 ... +70 °C

Armazenamento -30 ... +80 °C

Resistência ao Choque de acordo com IEC 60068-2-27:Pulso meio senoidal por 11 ms, sem alteração na posição de contato 50 m/s²

Resistência a vibrações conforme. conforme IEC 60068-2-6:25g (10 a 500 Hz) sem alteração na posição dos contatos superior a 100 us

Estado RoHS:Following EU Directive 2011/65/EU





Data: 31/08/2023

Peso: 0,110G

Medidas: 17X4X3

Localizador: B13P2B
