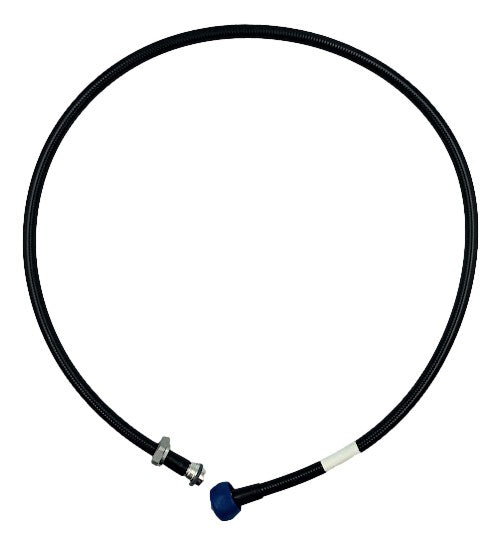

Cabo de Teste Flexível Huber+Suhner LIS-C9-11716-01500-51

Cabo de Teste Flexível Huber+Suhner LIS-C9-11716-01500-51

Produto novo na caixa do fabricante

Marca: Huber+Suhner

Modelo: LIS-C9-11716-01500-51

Descrição

Cabo de teste altamente flexível para intermodulação passiva (PIM) e perda de retorno com cabo blindado e 1 macho reto 4,3-10

(versão parafuso) e 1x conectores retos macho DIN 7/16 para frequência de até 4 GHz.

Configuração do produto

Comprimento do conjunto 1500 mm +/- 15 mm (59,06 +/- 0,59 pol.)

Conectores DIN 7/16 macho reto / N macho reto

 Porcas de acoplamento: Aço / 431X: HEX.22 mm / DIN: Hex.32 mm

 Corpo: Latão / SUCOPLATE®,

 Centro de contato: Cu-Be / banhado a ouro

Condutor interno do cabo: Fio banhado a cobre/prata

 Dielétrico: PTFE

 Condutor Externo: Trançado / Estanhado

 Armadura da jaqueta: TPU preto / máx.  10,4 mm

Dados técnicos

Dados Mecânicos

Interface do conector IEC 61169-54/4 Raio de curvatura: mín. 50 mm (1,97 pol.)

Ciclo de acasalamento *) > 2000 repetidos (50x) min. 80 mm (3,15 pol.)

Força de Retenção < 200 N dinâmica mín. 110 mm (4,30 pol.)

Peso 0,390 kg (0,86 lb)

Torque de acoplamento (Recom.) 431X: 5 Nm / DIN: 20 Nm

Resistência ao esmagamento 80 kN/m

Dados Ambientais

Temperatura de operação - 15°C a + 65°C

Temperatura de instalação - 10°C a + 55°C

Temperatura de armazenamento - 40°C a + 85°C

Compatível com RoHS, REACH

Proteção contra água IP 67, em estado acoplado

Dados elétricos

Impedância 50  +/-2 

Frequência operacional até 4 GHz

Velocidade de propagação 71%

Capacitância 92 pF/m

Tensão suportável dielétrica 5 kV rms

Eficácia da triagem > 110 dB até 4 GHz

Intermodulação passiva **) > -117 dBm (-160 dBc)

Frequência 1,0 GHz 2,0 GHz 3,0 GHz 4,0 GHz

Perda de Retorno - 29 dB - 26 dB - 23 dB - 20 dB

Atenuação (máx. a 25°C) 0,80 dB 1,15 dB 1,40 dB 1,60 dB

Manuseio de energia (nível de vedação a 40°C) 560 W 390 W 320 W 280 W

Informações gerais

*) Número de acoplamentos Com uso de torquímetro no valor recomendado, limpe a interface a cada 20 acoplamentos.

 Acoplado com conectores de acordo com o padrão IEC ou MIL.

**) Teste PIM 100%, conforme IEC 62037-2

Data: 24/05/2023

Peso:0,450

Medidas: 40x40x3

Localizador: B1P4C
