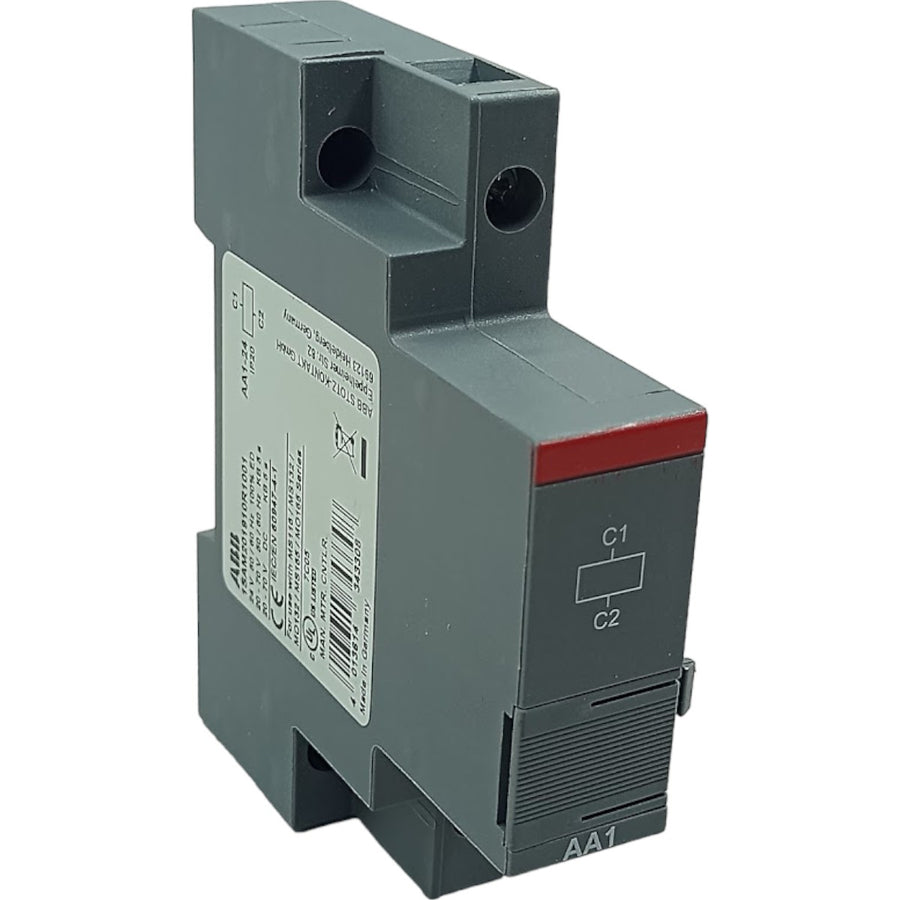

Bobina de Disparo ABB AA1-24 1SAM201910R1001 20-24v 50/60Hz

Bobina de Disparo ABB AA1-24 1SAM201910R1001 20-24v 50/60Hz

Produto novo na caixa do fabricante

Marca: ABB

Modelo: AA1-24 1SAM201910R1001





Uma bobina de disparo, também conhecida como bobina de acionamento ou bobina de excitação, é um componente elétrico utilizado em dispositivos eletromecânicos, como relés e contactores, para gerar um campo magnético que aciona mecanismos de comutação.



A bobina de disparo é geralmente feita de fio condutor enrolado em torno de um núcleo magnético, como ferro ou outros materiais ferromagnéticos. Quando uma corrente elétrica é aplicada à bobina, ela gera um campo magnético ao seu redor, que por sua vez exerce uma força sobre os componentes móveis do dispositivo, como os contatos de um relé ou contactor.



AA1-24 Disparo de Derivação 20-24V



Acionamento por derivação AA1 libera partidas manuais de motor utilizadas para disparo remoto. Eles são fixados lateralmente no lado esquerdo do MS116, MS132 ou MS165. De acordo com IEC 60947-1, a partida manual de motor é desligada por AA1 se a tensão de alimentação do disparo shunt medida durante a operação de disparo permanecer entre 70% e 110% da tensão nominal de alimentação do circuito de controle.



Técnico

Tipo de terminal:

Terminais de parafuso

Tensão nominal de alimentação de controle (EUA):

(50/60Hz) 20...24V

(Período LIGADO de 50/60 Hz = 5s) 25 ... 70 V

(Período DC ON = 5s) 20 ... 70 V

Frequência nominal (f):

Circuito Auxiliar 50 Hz

Circuito Auxiliar 60 Hz

Circuito Auxiliar CC

Tensão nominal suportável ao impulso (Uimp):

Circuito Auxiliar 6 kV

Tensão nominal de isolamento (Ui):

690V

Circuito auxiliar de capacidade de conexão:

Flexível com ponteira 1/2x 0,75 ... 2,5 mm²

Flexível com ponteira isolada 1x 0,75 ... 2,5 mm²

Flexível com ponteira isolada 2x 0,75 ... 1,5 mm²

Flexível 1/2x 0,75 ... 2,5 mm²

Rígido 1/2x 1 ... 4 mm²

Binário de abertura:

Circuito Auxiliar 0,8 ... 1,2 N·m

Comprimento de descascamento do fio:

Circuito Auxiliar 10 mm

Chave de fenda recomendada:

Pozidriv 2

Normas:

CSA 22.2 Nº 14

CEI/EN 60947-1

CEI/EN 60947-4-1

UL 508

UL 60947-1

UL 60947-4-1

Nome do Produto:

Viagem de manobra

Adequado para:

MS116

MS132

MO132

MS165

MO165

Adequado para a Classe de Produto:

Partida Manual de Motor

Grupo de acessórios:

Elétrico

Tipo de Acessórios:

Viagem de manobra

Observações:

Considere um período OFF de 15 minutos após um período ON de 5s.

A durabilidade mecânica e elétrica das partidas manuais de motor em combinação com UA1/AA1 é reduzida. Os valores são fornecidos mediante solicitação.







Data: 30/04/2024

Peso: 0,090

Medidas: 10x15x24

Localizador: A11P3D
