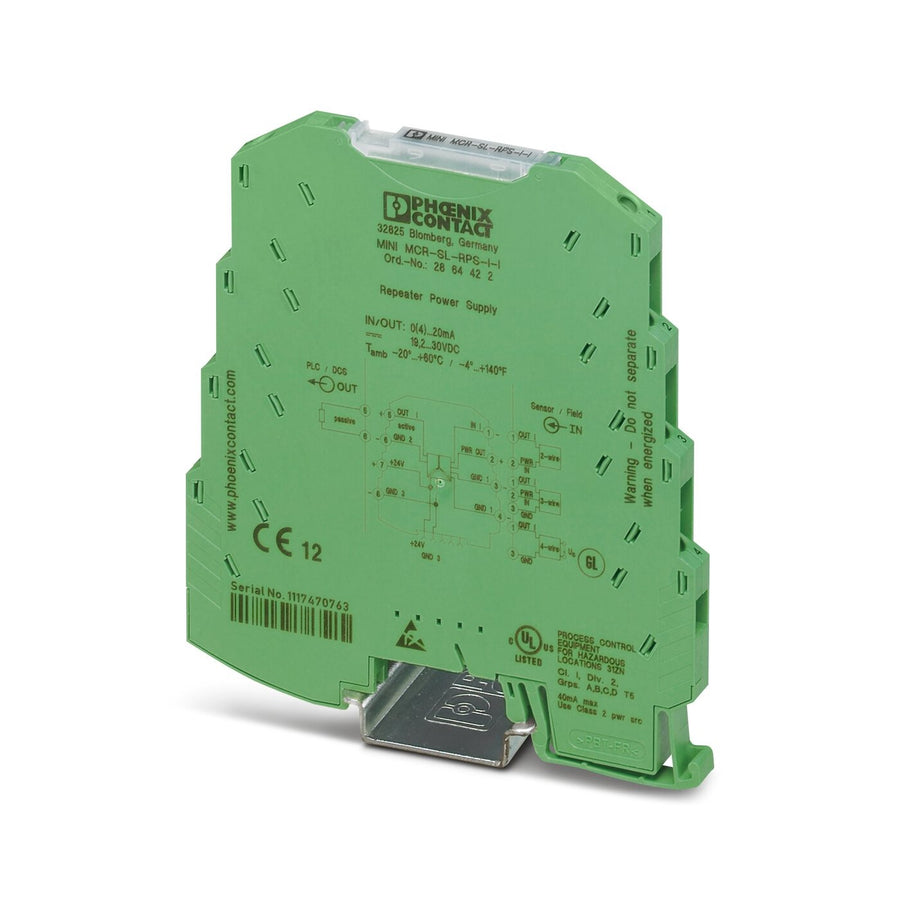

Repetidor de Alimentação Phoenix Contact MINI MCR-SL-RPS-I-I

Repetidor de Alimentação Phoenix Contact MINI MCR-SL-RPS-I-I

Produto Novo fora da caixa do fabricante

Marca:   Phoenix Contact

Modelo : Mini MCR-SL-RPS-I-I 2864422

Repetidor de alimentação MCR, com conexão a parafuso, sinal de entrada: 0(4)..20 mA, sinal de saída: 0(4)..20 mA

O repetidor de alimentação MINI MCR-SL-RPS-I-I... com 6,2 mm supre os transmissores no campo e isola galvanicamente o sinal de entrada do sinal de saída. O módulo pode ser utilizado tanto no funcionamento do isolador como do repetidor.

Na entrada e saída estão disponíveis sinais analógicos padrão 0...20mA ou 4...20mA isolados galvanicamente.

A alimentação (19,2 V DC a 30 V DC) pode ser feita através dos bornes de conexão dos módulos ou do conector para trilho de fixação.

Tipo de produto Amplificador de isolamento de alimentação

Número de canais 1

Propriedades de isolamento

Categoria de sobretensão II

Grau de impurezas 2

Número de canais 1

Isolação galvânica Isolamento de 3 vias

Isolamento galvânico entre entrada e saída sim

Frequência de corte (3 dB) ca. 100 Hz

Potência de dissipação máxima com condição nominal 508 mW (24 V DC)

208 mW (24 V DC)

Ligação de proteção Proteção contra transientes

Comportamento de transmissão de sinais In = Out

Resposta ao degrau (10-90%)  3,5 ms

Coeficiente de temperatura máximo < 0,01 %/K

Coeficiente de temperatura típico < 0,002 %/K

Erro de transmissão máximo < 0,2 % (do valor final)

Erro de transmissão típico < 0,1 % (do valor final)

Isolamento galvânico Entrada/saída/alimentação

Tensão de isolamento nominal 50 V AC/DC

Tensão de teste 1,5 kV AC (50 Hz, 60 s)

Isolamento Isolamento básico conforme IEC/EN 61010

Alimentação

Tensão nominal de alimentação 24 V DC

Faixa de tensão de alimentação 19,2 V DC ... 30 V DC (Para jumpeamento da tensão de alimentação pode ser utilizado o conector T (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, código 2869728), travável sobre o trilho de fixação de 35 mm conforme EN 60715)

Consumo de corrente < 900 mW (com 24 V DC e com funcionamento do isolador)

< 600 mW (com 24 V DC e no funcionamento do isolador)

Sinal: Corrente

Descrição da entrada Circuito de sensor

Quantidade de entradas 1

Sinal de entrada corrente 0 mA ... 20 mA (Funcionamento do isolador)

4 mA ... 20 mA (Funcionamento do repetidor e isolador)

Sinal de entrada corrente máxima 28 mA

Resistência de entrada entrada de corrente ca. 50 Omega

Tensão de alimentação do transmissor UB- máx. 4,5 V com carga 0 mA... 20 mA

Faixa de alimentação do transmissor 14,7 V DC ... 25,5 V DC

Sinal: Corrente

Quantidade de saídas 1

Tensão de inércia ca. 12,5 V

Sinal de saída corrente 0 mA ... 20 mA (Funcionamento do isolador)

4 mA ... 20 mA (Funcionamento do repetidor e isolador)

Sinal de saída corrente máxima 28 mA

Carga/carga de saída da saída de corrente < 500 Omega (I = 20 mA)

Ripple < 20 mVeff (com 500 Omega)

Data 30/11/2022

Peso: 0,090

Medidas  3x15x20

Localizador:  GP03SL02CL16P02
