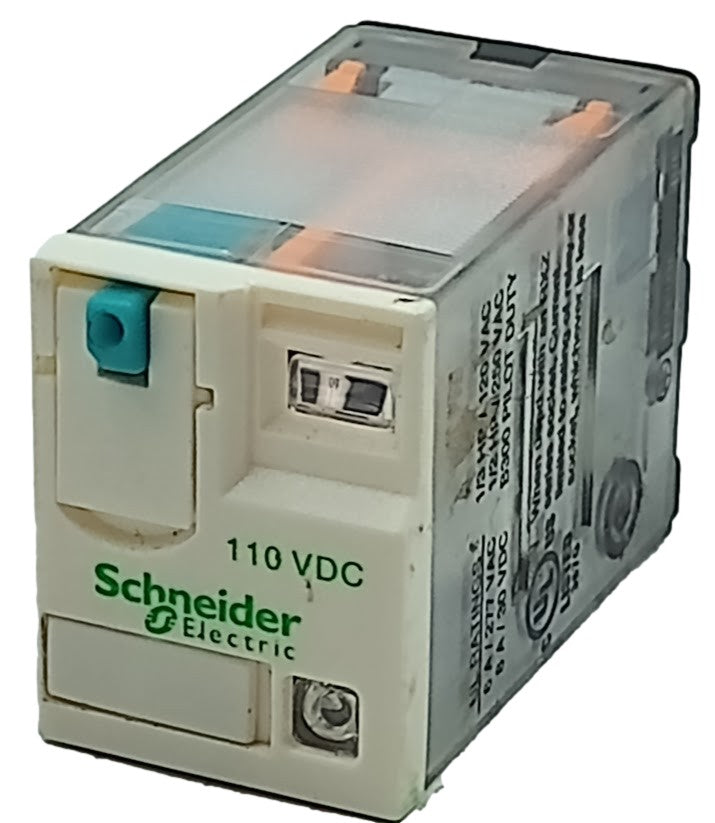

Relé Auxiliar Schneider RXM4AB2FD 110v 6A

Relé Auxiliar Schneider RXM4AB2FD 110v 6A

Produto Novo fora da caixa do fabricante

Marca:   Schneider

Modelo : RXM4AB2FD



Relé plug-in miniatura, Harmony, 6A, 4CO, com LED, botão de teste bloqueável, 110 V CC



Os relés miniatura RXM fazem parte dos Relés Eletromecânicos Harmony. Este é um relé plug-in a ser montado em um soquete RXZE. É um relé de 4 C/O com corrente nominal de 6A, tensão do circuito de controle de 110 V DC. Ele também oferece botão de teste bloqueável em uma etapa e indicador mecânico para status de contato. O botão de teste é ativado momentaneamente pressionando o botão azul na frente e bloqueado levantando a parte verde. O indicador mecânico fica ao lado do botão de teste, onde uma bandeira laranja indica o status do contato do relé. Um LED verde na frente acenderá quando o relé estiver ligado. Visor de estado com LED: sinal claro tanto de dia como de noite. Seu design é adequado para máquinas industriais, embalagens, têxteis, HVAC, painéis de controle de automação, aparelhagem de baixa/média tensão, controles de motores, interfaces PLC, fontes de alimentação, construção ou equipamentos médicos, controles de iluminação. É um produto premium ecológico e está em conformidade com padrões e certificações internacionais como IEC, CE, UL, CSA, EAC, Lloyd's, RoHS e REACH. O relé RXM deve ser usado com um soquete RXZE (grampo de parafuso, conector de parafuso, terminal push-in). Para proteção contra vibrações, uma braçadeira de plástico/metal pode ser adicionada ao soquete. Módulos de proteção e legenda de marcação também estão disponíveis. É vendido em lotes de 10 e a referência inclui apenas o relé. Os relés plug-in RXM são uma série de relés plug-in industriais projetados para sistemas de automação simples e complexos e disponíveis com contatos 2 CO (12A), 3 CO (10A), 4 CO (6A), 4 CO (3A) contatos de baixo nível. RoHS e REACH. O relé RXM deve ser usado com um soquete RXZE (grampo de parafuso, conector de parafuso, terminal push-in). Para proteção contra vibrações, uma braçadeira de plástico/metal pode ser adicionada ao soquete. Módulos de proteção e legenda de marcação também estão disponíveis. É vendido em lotes de 10 e a referência inclui apenas o relé. Os relés plug-in RXM são uma série de relés plug-in industriais projetados para sistemas de automação simples e complexos e disponíveis com contatos 2 CO (12A), 3 CO (10A), 4 CO (6A), 4 CO (3A) contatos de baixo nível. RoHS e REACH. O relé RXM deve ser usado com um soquete RXZE (grampo de parafuso, conector de parafuso, terminal push-in). Para proteção contra vibrações, uma braçadeira de plástico/metal pode ser adicionada ao soquete. Módulos de proteção e legenda de marcação também estão disponíveis. É vendido em lotes de 10 e a referência inclui apenas o relé. Os relés plug-in RXM são uma série de relés plug-in industriais projetados para sistemas de automação simples e complexos e disponíveis com contatos 2 CO (12A), 3 CO (10A), 4 CO (6A), 4 CO (3A) contatos de baixo nível.



Principal

Linha de produtos

Relés Eletromecânicos Harmony

Nome da série

Miniatura

Tipo de produto ou componente

Relé plug-in

Nome abreviado do dispositivo

RXM

Tipo e composição dos contatos

4 C/O

[Uc] tensão do circuito de controle

110 V CC

LED de estado

Com

Tipo de controlo

Botão de teste bloqueável

Coeficiente de utilização

20%

Complementar

Forma de alfinete

Apartamento

[Ui] tensão de isolamento nominal

250 V em conformidade com IEC

300 V em conformidade com CSA

300 V em conformidade com UL

[Uimp] tensão suportável de impulso nominal

2,5 kV durante 1,2/50 µs

Material de contato

AgNi

[Ie] corrente operacional nominal

3 A a 28 V (CC) NC conforme IEC

3 A a 250 V (CA) NC conforme IEC

6 A a 28 V (CC) NÃO conforme IEC

6 A a 250 V (CA) NÃO conforme IEC

6 A a 277 V (CA) em conformidade com UL

8 A a 30 V (CC) em conformidade com UL

Corrente de saída contínua

5A

tensão máxima de comutação

250 V em conformidade com a IEC

carga nominal resistiva

6 A a 250 V CA

6 A a 28 V CC

capacidade máxima de comutação

1500 VA/168 W

capacidade mínima de comutação

170 mW a 10 mA, 17 V

taxa de operação

<= 1200 ciclos/hora sob carga

<= 18000 ciclos/hora sem carga

durabilidade mecânica

10000000 ciclos

durabilidade elétrica

100000 ciclos para carga resistiva

consumo médio da bobina

0,9 W

limite de queda de tensão

>= 0,1 Uc

tempo de operação

20ms

tempo de lançamento

20ms

resistência média da bobina

13440 Ohm a 20 °C +/- 10%

limites de tensão operacional nominal

88...121 V CC

Dados de confiabilidade de segurança

B10d = 100000

Categoria de proteção

RT eu

níveis de teste

Montagem de grupo de nível A

Posição operacional

Qualquer posição





Data 28/12/2022

Peso: 0,035

Medidas  3x4x4

Localizador: GP04CL12P03
