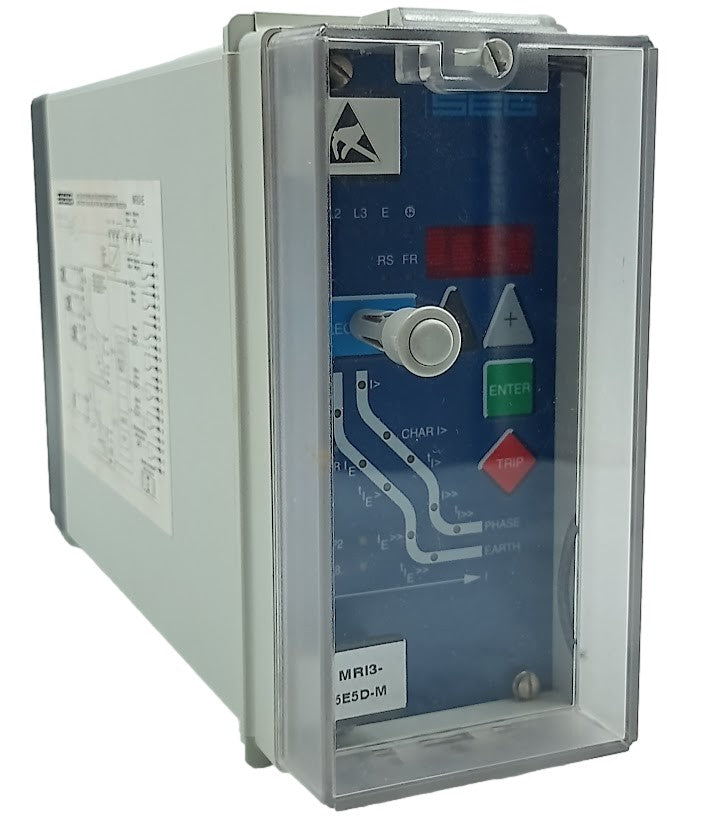

Relé de Proteção WoodWard SEG MRI3I5R5DM 5A 16-360v 50/60Hz

Relé de Proteção WoodWard SEG MRI3I5R5DM 5A 16-360v 50/60Hz

Produto Novo fora da caixa do fabricante

Marca:   WoodWard SEG

Modelo : MRI3I5R5DM

 Relé multifuncional digital para proteção de sobrecorrente.

Introdução e aplicação

O relé digital multifuncional MRl3 é um dispositivo universal de proteção contra sobrecorrente temporizada e falha à terra destinado ao uso em sistemas de média tensão, seja com um ponto neutro isolado/compensado

ou para redes com ponto neutro solidamente aterrado/aterrado por resistência.

As funções de proteção do MRI3 que são implementadas em apenas um dispositivo são resumidas a seguir:

• Relé de sobrecorrente de tempo definido (independente),

• relé de sobrecorrente de tempo inverso com características selecionáveis,

• determinação integrada da direção da falha para aplicação em linhas duplamente alimentadas ou

 sistemas em malha,

• proteção de falha à terra de dois elementos (ajuste baixo e alto) com tempo definido ou inverso

 características,

• determinação integrada da direção de falta à terra para aplicação em redes de sistemas de energia

 com aterramento neutro isolado ou com bobina de supressão de arco (bobina de Peterson). (tipo de relé ER/XR),

• determinação integrada da direção de falha de curto-circuito à terra em sistemas com aterramento sólido

 ponto neutro ou em sistemas aterrados por resistência (tipo relé SR).

Além disso, o relé MRI3 pode ser empregado como uma proteção de backup para distância e diferencial

relés de proteção.

Uma versão semelhante, mas simplificada, do relé de sobrecorrente IRI1 com funções reduzidas sem display e

interface serial também está disponível.

Recursos e características

• Filtragem digital dos valores medidos usando análise discreta de Fourier para suprimir o

 harmônicos de alta frequência e componentes DC induzidos por falhas ou operações do sistema,

• dois conjuntos de parâmetros,

• funções de proteção selecionáveis ​​entre:

- relé de sobrecorrente de tempo definido e

- relé de sobrecorrente de tempo inverso,

• características de tempo inverso selecionáveis ​​de acordo com IEC 255-4:

- Normal Inversa (Tipo A)

- Muito Inverso (Tipo B)

- Extremamente Inverso (Tipo C)

- Características especiais,

• configuração de redefinição para características de tempo inverso selecionáveis,

• unidade de sobrecorrente de ajuste alto com função instantânea ou de tempo definido,

• relé de sobrecorrente de dois elementos (ajuste baixo e alto) para faltas de fase e terra,

• recurso direcional para aplicação em linhas duplamente alimentadas ou sistemas de malha,

• recurso direcional de falta à terra selecionável para redes isoladas ou compensadas,

• medição de corrente de falta à terra sensível com ou sem recurso direcional

 (tipo de relé X e XR),

• determinação da direção da falha de curto-circuito à terra para sistemas com aterramento sólido ou

 ponto neutro aterrado por resistência,

• exibição numérica de valores de configuração, valores medidos reais e seus ativos, reativos

 componentes, dados de falha memorizados, etc.,

• exibição de valores de medição como quantidades primárias,

• módulos extraíveis com curto-circuitos automáticos de C.T. entradas quando os módulos são

 retirado,

• bloqueio, por ex. de elemento de ajuste alto (por exemplo, para detecção de falha seletiva através de menor

 unidades de proteção de sobrecorrente após AR malsucedido),

• ângulo característico do relé para recurso direcional de corrente de fase selecionável,

• proteção contra falha do disjuntor,

• armazenamento de valores de disparo e tempo de desligamento (tCBFP) de 5 ocorrências de falha

 (à prova de falhas de tensão),

• gravação de até oito ocorrências de falha com carimbo de hora,

• atribuição gratuita de relés de saída

• troca de dados serial via interface RS485 possível; alternativamente com

 SEG RS485 Pro-Open Data Protocol ou Protocolo Modbus,

• supressão de indicação após uma ativação (pisca LED),

• exibição de data e hora

Corrente Nominal : 5A

Frequência : 50/60 Hz

Tensão DC : 16-360v

Tensão AC : 16-270v

Data 14/02/2023

Peso: 1,700

Medidas  9x14x26

Localizador:  GP04CL103P4
