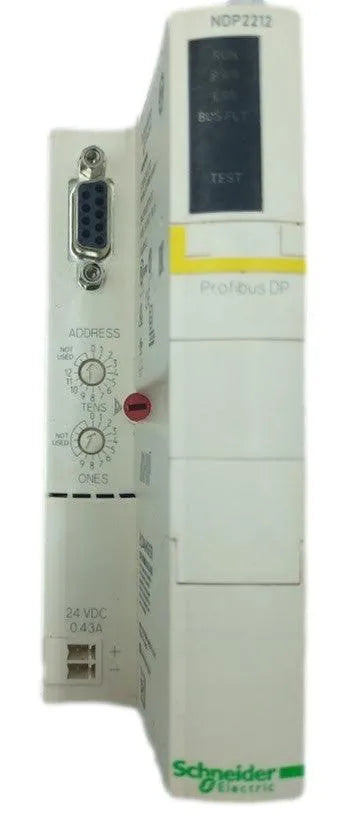

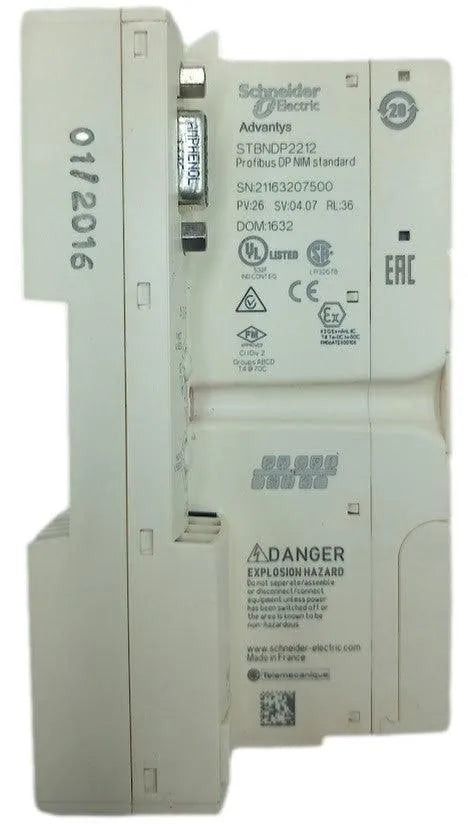

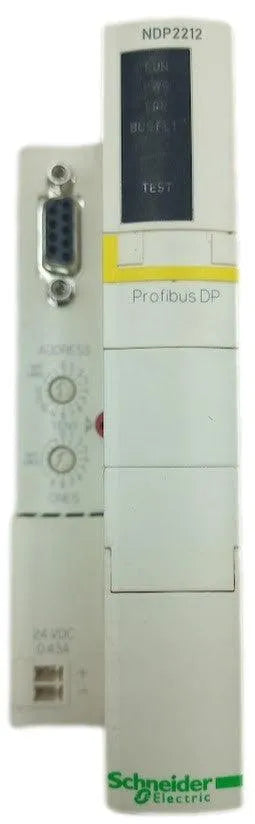

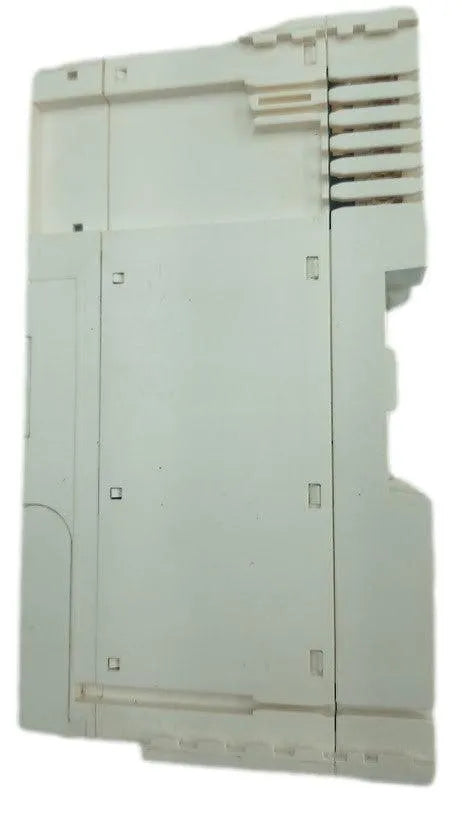

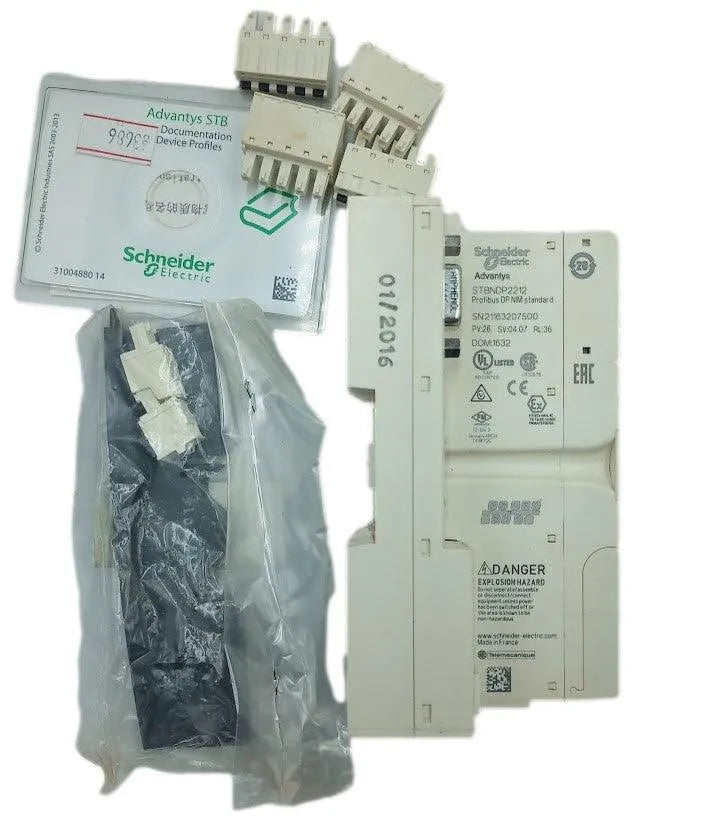

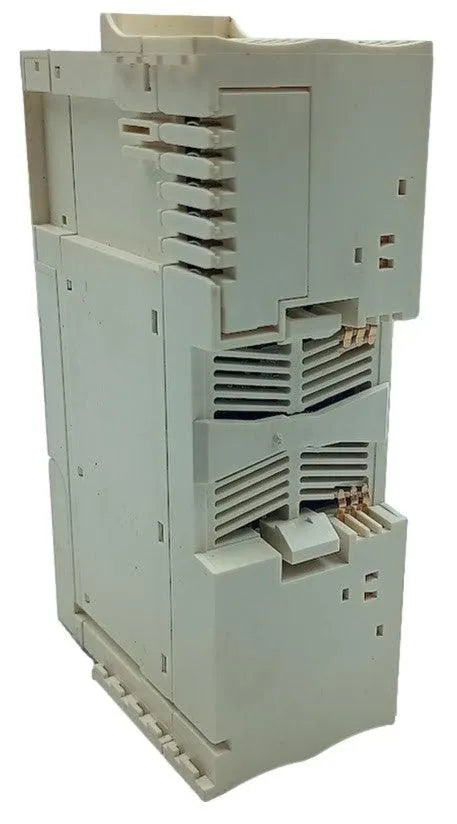

Módulo de Interface Schneider STBNDP2212 24vdc 0.43A

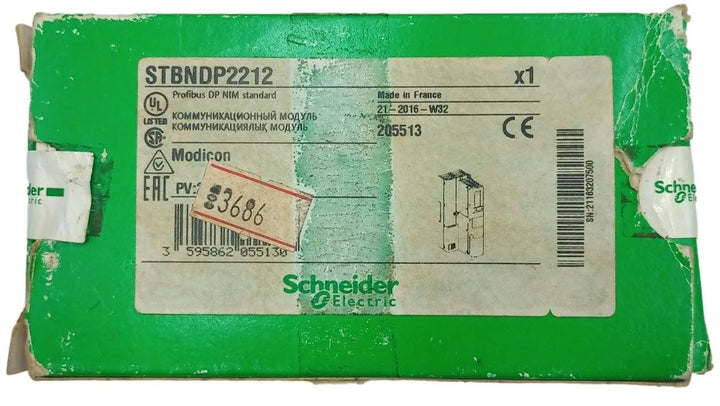

Produto Novo na caixa do fabricante

Marca:   Schneider

Modelo : STBNDP2212

Módulo de interface de rede padrão STB - Profibus DP - 9,6 kbit/s

Este produto faz parte da gama Modicon STB, uma oferta de E/S distribuída modular. Este módulo de interface de rede padrão tem 125 escravos com 1 principal, no máximo 6 segmentos de extensões. É um módulo de interface com tensão nominal de alimentação de 24 V CC, corrente máxima de alimentação de 700 A, tensão de saída de 5,25 V CC e corrente de saída de 1,2 A. Os serviços de comunicação são diagnósticos, leitura/gravação de dados de E/S de escravos DP, etc. Este produto é compatível com a maioria das principais redes fieldbus. Funciona com fonte de alimentação SELV. É um produto com classificação IP20. É adequado para aplicações de embalagem, engarrafamento, montagem, distribuição, têxtil, impressão e máquinas semicondutoras. Este produto é certificado pela CE, ATEX, UL, C-Tick e CSA.

Principal

Linha de produtos

Solução de E/S distribuída Modicon STB

Tipo de produto ou componente

Módulo de interface de rede padrão

Tipo de conexão integrada

Profibus DP conforme DIN 19245 parte 1 e 3 9 vias fêmea RS485 SUB-D 1 par trançado blindado (barramento) Profibus DP

conforme DIN 19245 parte 1 e 3 HE-13 (porta RS232)

Profibus DP conforme DIN 19245 parte 1 e 3 fêmeas de 8 vias (porta RS232)

Número de segmentos

1 principal, máximo de 6 ramais

numero de escravo

125

Taxa de transmissão

12 Mbit/s para comprimento de barramento de 0…800 m com 3 repetidores

9,6 kbit/s para comprimento de barramento de 0…4800 m com 3 repetidores

12 Mbit/s para comprimento de barramento de 0…200 m

9,6 kbit/s para comprimento de barramento de 0…1200m

tipo de estrutura

Barramento de campo industrial DP V.0

Complementar

Número de módulos de E/S endereçáveis

0…32 por ilha

serviço de comunicação

Diagnóstico

Leitura/gravação de dados de E/S do escravo DP

Controle de

configuração Configuração do escravo

[U] tensão de alimentação nominal

24 V CC

Tipo de fonte de alimentação

AUTO

Corrente de alimentação máxima

700 A

Limites de tensão de alimentação

19,2...30 V

Corrente de entrada

430 mA para circuito de alimentação

Corrente de saída nominal

0,575 A a 60…70 °C

1,2 A

Impedância máxima de saída

0,05 Ohm a 100000 kHz

Voltagem de saída

5,25 V CC (tolerância: +/- 0,21%) para barramento lógico

marcação

ESSE

Categoria de sobretensão

II

LED de estado

1 LED (verde) BUSFLT

1 LED (verde) estado de ilha (RUN)

1 LED (verde) fonte de alimentação (PWR)

1 LED (vermelho) erro de módulo (ERR)

1 LED (amarelo) modo de teste

Data 25/04/2023

Peso: 0,850

Medidas  4x7x13

Localizador: GP04CL50P3
