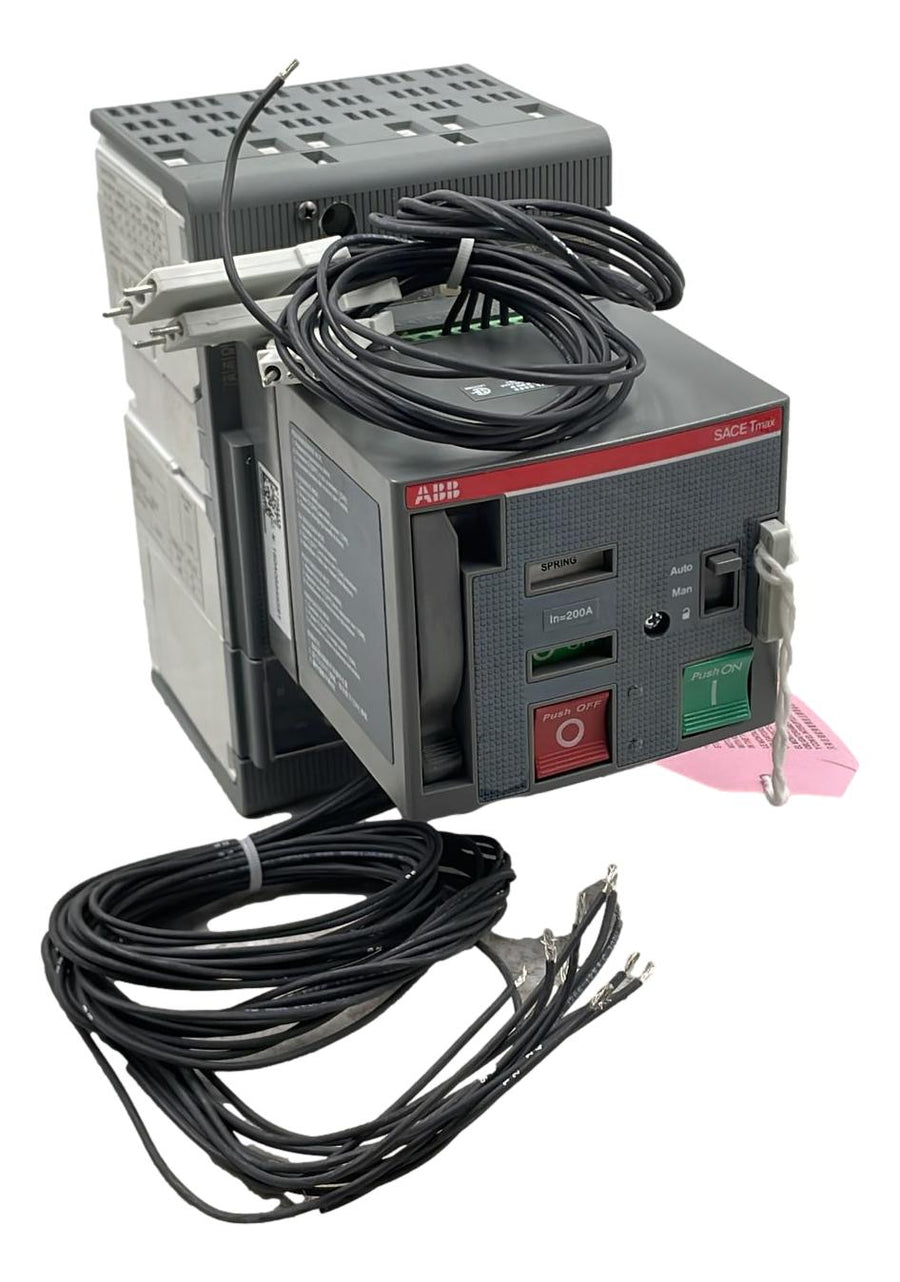

Disjuntor ABB SACE TMAX XT4N 250 + Motor MOE XT2-XT4

Conjunto Disjuntor Caixa Moldada Abb SACE TMAX XT4N 250 1SDA068136R1 + Motor MOE XT2-XT4 1SDA066465R1

Produto novo na caixa do fabricante

Marca: ABB

Modelo: SACE TMAX XT4N 250 1SDA068136R1+ MOE XT2-XT4 1SDA066465R1





O conjunto disjuntor caixa moldada ABB SACE TMAX XT4N 250 1SDA068136R1 + Motor MOE XT2-XT4 1SDA066465R1 é um dispositivo de proteção para circuitos principais. Ele é projetado para proteger motores elétricos e outros equipamentos elétricos de sobrecargas térmicas e curto-circuitos.



O conjunto é composto por um disjuntor caixa moldada ABB SACE TMAX XT4N 250 1SDA068136R1 e um motor MOE XT2-XT4 1SDA066465R1. O disjuntor é responsável por proteger os circuitos principais de sobrecargas térmicas e curto-circuitos. O motor é responsável por carregar as molas do disjuntor, que são necessárias para o seu funcionamento.



O disjuntor é composto por um corpo de plástico, um mecanismo de disparo, um mecanismo de contato e um mecanismo de indicação. O corpo do disjuntor é feito de plástico resistente a impactos e intempéries. O mecanismo de disparo é responsável por abrir os contatos do disjuntor em caso de sobrecarga térmica ou curto-circuito. O mecanismo de contato é responsável por conectar e desconectar os circuitos principais. O mecanismo de indicação é responsável por indicar o estado do disjuntor, seja ele ligado, desligado ou em disparo.



O motor é um motor elétrico alimentado por uma tensão de 110 a 125 V AC ou DC. Ele tem uma potência de 1,5 W e uma velocidade de rotação de 1.000 rpm.



O conjunto disjuntor caixa moldada ABB SACE TMAX XT4N 250 1SDA068136R1 + Motor MOE XT2-XT4 1SDA066465R1 é um dispositivo confiável e eficiente que pode ajudar a proteger seus equipamentos elétricos de danos.



Aqui estão algumas características e especificações do conjunto:



Tipo de produto: Conjunto disjuntor caixa moldada

ID do produto: 1SDA068136R1 + 1SDA066465R1

EAN: 7320500545690 + 7320500545683

Descrição do catálogo: Conjunto disjuntor caixa moldada TMAX XT4N 250 com motor de carregamento de molas MOE XT2-XT4

Descrição longa: Conjunto disjuntor caixa moldada TMAX XT4N 250 com motor de carregamento de molas MOE XT2-XT4

Tensão nominal (Ur): 440 V AC

Corrente nominal (In): 250 A

Frequência nominal (f): 50 Hz

Tensão de impulso nominal de resistência (Uimp): 6 kV

Tensão de isolamento nominal (Ui): 690 V

Número de polos: 3

Temperatura ambiente nominal (Ta): -25 °C a +40 °C





XT4N 250 Ekip LSI In=250A 3p F F 1SDA068136R1 :

C.BREAKER TMAX XT4N 250 TRÊS PÓLOS FIXO COM TERMINAIS FRONTAIS E LIBERAÇÃO DE ESTADO SÓLIDO EM CA EKIP-LSI R 250 A



Informações adicionais

Tipo de disjuntor a ser associado:Distribuição de poder

Circuito principal de capacidade de conexão:Barramento 85..200 mm²

Tipo atual:AC

Durabilidade Elétrica:120 ciclos por hora

8.000 ciclos

Durabilidade Mecânica:240 ciclos por hora

25.000 ciclos

Número de polos:3

Tempo de abertura:CB com SOR 15 ms

CB com UVR 15 ms

Encomenda Múltipla:1 pedaço

Perda de energia:em condições nominais de operação por pólo 16,40 W

Tipo de produto principal:SACE Tmax XT

Nome de Produto:Disjuntor em caixa moldada

Tipo de produto:Disjuntor Automático

Corrente nominal (In):250A

Frequência nominal (f):50/60Hz

Tensão nominal (Ur):690 V CA

Tensão nominal suportável de impulso (U imp ):8kV

Tensão nominal de isolamento (U i ):1000 V CA

Tensão operacional nominal:690 V CA

Capacidade nominal de interrupção de curto-circuito em serviço (I cs ):(220 V CA) 65 kA

(230 V CA) 65 kA (240 V CA) 65

kA (380 V CA) 36 kA (415 V CA) 36 kA (440 V CA) 36 kA (500 V CA) 30 kA ( 525 V CA) 20 kA (690 V CA) 10 kA













Capacidade nominal máxima de interrupção de curto-circuito (I cu ):(220 V CA) 65 kA

(230 V CA) 65 kA (240 V CA) 65

kA (380 V CA) 36 kA (415 V CA) 36 kA (440 V CA) 36 kA (500 V CA) 30 kA ( 525 V CA) 20 kA (690 V CA) 10 kA













Corrente nominal ininterrupta (I u ):250A

Chave de fenda recomendada:Circuito Principal M8

Liberar:Equipe LSI

Tipo de lançamento:ELE

Dados RoHS:QUE

Nível de desempenho de curto-circuito:N

Normas:CEI

Subtipo:XT4

Tipo de conexão terminal:Frente

Tipo de terminal:Parafuso

Binário de aperto:8 N·m

Versão:F









MOE XT2-XT4 110...125V ac/dc  1SDA066465R1:

MOTOR OPERATOR 110...125V AC-DC XT2-XT4



Informações adicionais

Tipo de configuração:Solto ou configurável

Tipo atual:CA/CC

Encomenda Múltipla:1 pedaço

Tipo de produto principal:Acessórios para Tmax XT

Nome de Produto:Acessório

Tipo de produto:Acessório

Tensão nominal (Ur):110 ... 125 V CA

110 ... 125 V CC

Normas:IEC

-UL

Adequado para:XT2, XT4

Adequado para a Classe de Produto:SACE Tmax XT











Data: 05/09/2023

Peso: 4.770

Medidas: 18x38x28

Localizador: B13P3C
